隔振垫、隔振器、联接板及基础的选择？
答：泵电机在7.5KW以下直接采用SD型隔振器。具体选型可根据泵的型号在说明书上选择，基础预留孔各种尺寸均可说明上查找。
泵电机在11KW以下采用联接板加隔振器。具体选型可根据泵的型号在说明书上查找隔振器的型号及C22×B2的尺寸查找联接的规格�；≡ち舫叽�，根据联接板尺寸C加上隔振器外径DI再加上20-30mm。
例：65-250型水泵
隔振器型号为JSD-85
C2×B2=120×180
联接板规格根据C2×B2选择是2#联接板
基础预留尺寸C=340 D=170
A=340+170+30=540MM
540×540
例1：一多层用水量每小时25m3/h，五楼的水塔离楼200m距离，水离地面平面3m，每层为3m高，要求管径30mm。假设管路中有三个头、二个全开关阀、一个底阀、一个逆子阀。
解： 25 =7（L/S）
3.6
3.3+59 =5（m）
2
查表得100+100+25×3+13×2=301mm
查表得100m损失5m，每米损失0.05m。
（200+24）×0.05=11.2（m）
扬程H：3×5+3+11.2=29.2（m）流量Q：25m3/h所有管路长400m，
顶楼有个蓄水塔，大楼里采用暖气循环系统，需要多大的管径。
什么型号的泵？
解： 50 =14（L/S）
3.6
进口压力=出口压力←蓄水塔在顶楼是一个进出口，无扬程问题。查表得管径需100m，再查表得每100m损失6.8m，每米0.068m。
400×0.068=27.2（m）
所以扬程H：27.2m，流量Q为50m3/h。

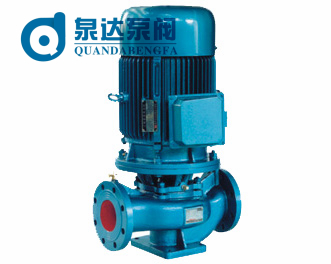

即泵的型号：IRG80-160。
|
