CHL型卧式轻型不锈钢多级离心泵产品概述：
永嘉县泉达泵阀制造有限公司生产的CHL，CHLK和CHLF（T）型不锈钢卧式轻型多级离心泵配卧式加长轴电机，轴向吸入，径向排出。泵的过流部件均为优质不锈钢板冲压焊接而成，使得泵亦可适用于轻度腐蚀性的介质。产品采用优良的水力模型和先进的制造工艺，具有适用范围广，高效节能，质量可靠等特点。

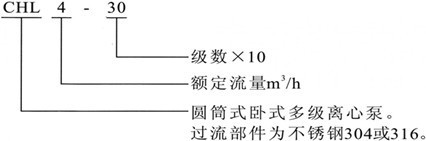

CHL型卧式轻型不锈钢多级离心泵型号意义：
CHL型卧式轻型不锈钢多级离心泵输送液体：
● 稀薄、清洁、不含固体颗�；蛳宋姆且兹家妆禾�。
● 泵可以输送诸如矿泉水、软化水、纯水、清油和其他轻化工介质。
● 当输送液体的密度或粘度大于水，如需要，必须配用大功率电机。
● 泵是否适用于某一特定液体由多种因素决定，其中最重要的是氯含量、PH值、温度和溶剂、油的含量等。
CHL型卧式轻型不锈钢多级离心泵工作条件：
稀薄、干净、不凝、不爆炸、不含固体颗�；蛳宋囊禾�。
液体温度： 常温型－15℃至+70℃
热水型+70℃至+110℃
最大环境温度：+40℃
最大运作压力：1MPa
最大进口压力受最大运作压力限制
介质酸碱性：PH4~9
CHL型卧式轻型不锈钢多级离心泵电机：
● 全封闭式风冷电机
● 铝壳
● 安全等级：IP55、密封等级：F
● 标准电压：50Hz：1×220-240V 3×220-240V 3×380-415V
CHL型卧式轻型不锈钢多级离心泵结构图：
|

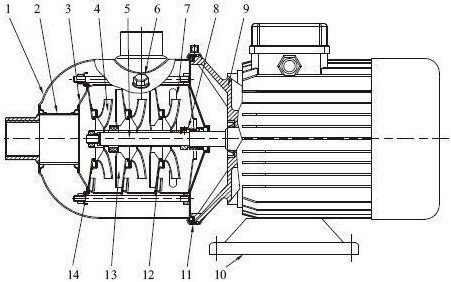

CHLK2 ,4（结构图）
|

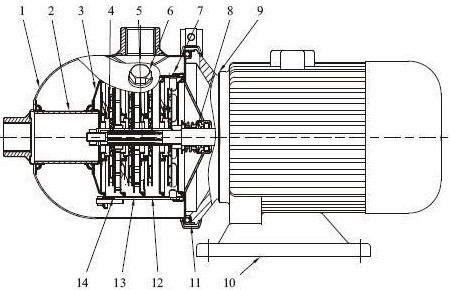

CHLK8 ,16（结构图）
|
|
|
|
|
序号（NO）
|
名称（Name）
|
材料（Material）
|
|
1
|
进出水段（Inlet and outlet section）
|
不锈钢（Stainless steel）
|
|
2
|
连接管（Connection pipe）
|
不锈钢（Stainless steel）
|
|
3
|
压板（Clamp plate）
|
不锈钢（Stainless steel）
|
|
4
|
叶轮（Impeller）
|
不锈钢（Stainless steel）
|
|
5
|
轴（Shaft）
|
不锈钢（Stainless steel）
|
|
6
|
堵头（Gag）
|
不锈钢（Stainless steel）
|
|
7
|
出水导叶（Water-out guide vane）
|
不锈钢（Stainless steel）
|
|
8
|
机械密封（Mechanical seal）
|
|
|
9
|
电机端盖（Motor end cover）
|
铝合金（Aluminunm alloy）
|
|
10
|
底座（Base frame）
|
铸铁（Cast iron）
|
|
11
|
快速接头（Quick joint）
|
不锈钢（Stainless steel）
|
|
12
|
导叶（Guide vane）
|
不锈钢（Stainless steel）
|
|
13
|
支持导叶（Support guide vane）
|
不锈钢（Stainless steel）
|
|
14
|
导流器（Induccr）
|
不锈钢（Stainless steel）
|
CHL型卧式轻型不锈钢多级离心泵产品用途：
CHL，CHLK和CHLF（T）型不锈钢卧式轻型多级离心泵主要用于家庭型中央空调循环及工业上液体的传输。如脱矿物质水、软水、净化系统、轻油等的循环和增压。
1）小型中央空调循环
2）冷却系统
3）工业清洗
4）水处理（水的净化）
5）水产养殖
6）施肥/计量系统
7）环境应用
CHL型卧式轻型不锈钢多级离心泵性能参数：
|
型号
|
扬程(m)
|
流量(m3/h)
|
电机功率(KW)
|
转速(r/min)
|
|
CHL2-20
|
14
|
2
|
0.37
|
2900
|
|
CHL2-30
|
21
|
2
|
0.55
|
2900
|
|
CHL2-40
|
28
|
2
|
0.55
|
2900
|
|
CHL2-50
|
35
|
2
|
0.55
|
2900
|
|
CHL2-60
|
42
|
2
|
0.75
|
2900
|
|
CHL4-20
|
15
|
4
|
0.55
|
2900
|
|
CHL4-30
|
22
|
4
|
0.75
|
2900
|
|
CHL4-40
|
30
|
4
|
0.75
|
2900
|
|
CHL8-10
|
8.5
|
8
|
0.75
|
2900
|
|
CHL8-20
|
17
|
8
|
0.75
|
2900
|
|
CHL8-30
|
25.5
|
8
|
1.1
|
2900
|
|
CHL8-40
|
34
|
8
|
1.5
|
2900
|
|
CHL8-50
|
42.5
|
8
|
2.2
|
2900
|
|
CHL12-10
|
9.5
|
12
|
0.75
|
2900
|
|
CHL12-20
|
19.5
|
12
|
1.2
|
2900
|
|
CHL12-30
|
29.5
|
12
|
1.8
|
2900
|
|
CHL12-40
|
39.5
|
12
|
2.4
|
2900
|
|
CHL12-50
|
50
|
12
|
3
|
2900
|
|
CHL16-10
|
10
|
16
|
1.1
|
2900
|
|
CHL16-20
|
21
|
16
|
2.2
|
2900
|
|
CHL16-30
|
32
|
16
|
3
|
2900
|
|
CHL20-10
|
9.5
|
20
|
1.1
|
2900
|
|
CHL20-20
|
21
|
20
|
2.2
|
2900
|
|
CHL20-30
|
33
|
20
|
4
|
2900
|
|
CHLF(T)2-20
|
14
|
2
|
0.37
|
2900
|
|
CHLF(T)2-30
|
21
|
2
|
0.55
|
2900
|
|
CHLF(T)2-40
|
28
|
2
|
0.55
|
2900
|
|
CHLF(T)2-50
|
35
|
2
|
0.55
|
2900
|
|
CHLF(T)2-60
|
42
|
2
|
0.75
|
2900
|
|
CHLF(T)4-20
|
15
|
4
|
0.55
|
2900
|
|
CHLF(T)4-30
|
22
|
4
|
0.55
|
2900
|
|
CHLF(T)4-40
|
30
|
4
|
0.75
|
2900
|
|
CHLF(T)4-50
|
38
|
4
|
1.1
|
2900
|
|
CHLF(T)4-60
|
45
|
4
|
1.1
|
2900
|
|
CHLF(T)8-10
|
8.5
|
8
|
0.75
|
2900
|
|
CHLF(T)8-20
|
17
|
8
|
0.75
|
2900
|
|
CHLF(T)8-30
|
25.5
|
8
|
1.1
|
2900
|
|
CHLF(T)8-40
|
34
|
8
|
1.5
|
2900
|
|
CHLF(T)8-50
|
42.5
|
8
|
2.2
|
2900
|
|
CHLF(T)12-10
|
9.5
|
12
|
0.75
|
2900
|
|
CHLF(T)12-20
|
19.5
|
12
|
1.2
|
2900
|
|
CHLF(T)12-30
|
29.5
|
12
|
1.8
|
2900
|
|
CHLF(T)12-40
|
39.5
|
12
|
2.4
|
2900
|
|
CHLF(T)12-50
|
50
|
12
|
3
|
2900
|
|
CHLF(T)16-10
|
10
|
16
|
1.1
|
2900
|
|
CHLF(T)16-20
|
21
|
16
|
2.2
|
2900
|
|
CHLF(T)16-30
|
32
|
16
|
3
|
2900
|
|
CHLF(T)16-40
|
43
|
16
|
4
|
2900
|
|
CHLF(T)20-10
|
9.5
|
20
|
1.1
|
2900
|
|
CHLF(T)20-20
|
21
|
20
|
2.2
|
2900
|
|
CHLF(T)20-30
|
33
|
20
|
4
|
2900
|
|
CHLF(T)20-40
|
44.5
|
20
|
4.4
|
2900
|
CHL型卧式轻型不锈钢多级离心泵性能曲线图：
下述条件适用于前面所示性能曲线。
● 所有曲线都基于电机在恒速2900rpm的测量值。
● 测试采用20℃不含空气的水，运动粘度为1mm2／s。
● 曲线容差符合ISO9906，附录A。
● 泵的使用参照加粗曲线的性能范围，以防流量过小产生过热和流量过大使电机过载等。
CHL型卧式轻型不锈钢多级离心泵性能表格：
|
型号
|
CHL2
CHDF2
|
CHL4
CHDF4
|
CHL8
CHDF8
|
CHL16
CHDF16
|
|
额定流量（m3/h）
|
2
|
4
|
8
|
16
|
|
流量范围（m3/h）
|
1～3.5
|
1.5～8
|
5～12
|
8～22
|
|
最大压力（bar）
|
5.5
|
4
|
5
|
4
|
|
电机功率（kw）
|
0.37～0.75
|
0.37～0.75
|
0.75～2.2
|
2.2～3
|
|
温度范围（℃）
|
-15～+110
|
|
最大效率（%）
|
46
|
59
|
64
|
70
|
CHL型卧式轻型不锈钢多级离心泵维修与保养：
1、进水管路必须高度密封，不能漏水、漏气。
2、禁止泵在汽蚀状态下长期运行。
3、禁止泵在大流量运行时，电机超电流长期运行。
4、定时检査泵运行中电机电流值，尽量使泵在设计工况范围内运行；
5、泵在运行过程中应有专人看管，以免发生意外。
6、泵每运行500小时应对轴承迸行加油。
7、泵迸行长期运行后，由于机械磨损，使机组噪声及振动增大时，应停车检査，必要时可更換易损零件及轴承，机组大修期一般为一年。
机械密封维护与保养
1、机械密封润滑应清洁无固体颗粒。
2、严禁机械密封在干磨惰况下工作。
3、起动前应盘动泵(电机)几圈，以免突然起动造成密封环断裂损坏。
离心泵订货友情提示：
请提供以下详细数据：①CHL型卧式轻型不锈钢多级离心泵产品名称与型号②CHL型卧式轻型不锈钢多级离心泵流量③CHL型卧式轻型不锈钢多级离心泵扬程(m)④CHL型卧式轻型不锈钢多级离心泵口径⑤CHL型不锈钢卧式轻型多级离心泵电机功率(KW)⑥CHL型不锈钢卧式轻型多级离心泵转速(r/min)⑦CHL型不锈钢卧式轻型多级离心泵电压〔V〕⑧CHL型卧式轻型不锈钢多级离心泵吸程(m)⑨CHL型不锈钢卧式轻型多级离心泵是否带附件以便我们的为您正确选型。
