名称：SH型单级双吸卧式离心泵

SH型单级双吸卧式离心泵产品概述：

双吸卧式离心泵是永嘉县泉达泵阀制造有限公司依靠国内外先进技术在单级离心泵的基础上改进的双吸离心泵。供抽磅清水或物理化学性质类似于水的其它液体之用。被输送液体温度不得高于80℃。适用于工厂、厂矿、城市给水、电站、农田排灌和各种水利工程。

SH型单级双吸卧式离心泵结构说明

单级双吸泵的吸入口与吐出口均在水泵轴心线的下方，与轴线垂直成水平方向。双吸离心泵检修时无需拆卸进出口水管及电机。从传动方向看去，离心泵为顺时针方向旋转（根据用户需要亦可改为逆时针方向旋转）。

　主要零件有：泵体、泵盖、叶轮、轴、双吸密封环、轴套等。
　体与泵盖构成叶轮的工作室。在进出水法兰上，制有安装真空表和压力表的管螺孔。水泵进出水法兰的下部，制有放水的管螺孔。
　经过静平衡校验的叶轮，用轴套和两边的轴套螺母固定在轴上，其轴向位置可通过轴套螺母进行调整。
　泵轴由两个单列向心球轴承支承。轴承装在轴承体内、安装在泵体两端，用黄油润滑。
　密封环用以减少水泵压水室的水漏回吸水室。
　离心泵通过弹性联轴器由电动机直接传动，必要时亦可用内燃机传动。
　轴封为软填料密封（根据用户需要可采用机械密封结构）。

SH型单级双吸卧式离心泵型号意义：

例如：300S58A
　　　300-离心泵入口直径（mm）
　　　S型单级双吸离心泵
　　　58-设计点扬程（m）
　　　A-叶轮外径改变标志

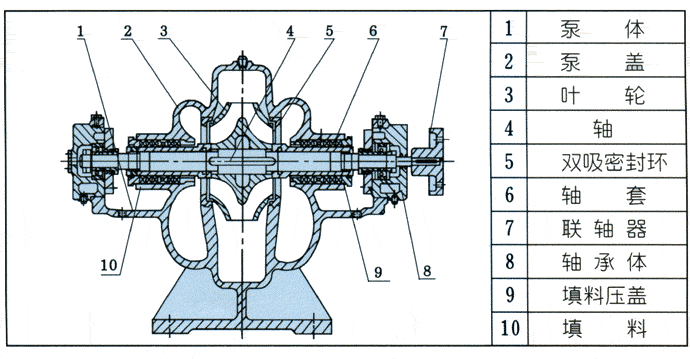

SH型单级双吸卧式离心泵结构图

SH型单级双吸卧式离心泵性能参数

SH型单级双吸卧式离心泵订货须知：

一、①产品名称与双吸离心泵型号②双吸离心泵口径③双吸离心泵扬程（m）④双吸离心泵流量⑤双吸离心泵电机功率（KW）⑥双吸离心泵转速（r/min）⑦双吸离心泵电压〔V〕⑧双吸离心泵材质⑨双吸离心泵是否带附件以便我们的为您正确选型。
