ISWH不锈钢卧式离心泵产品概述：
ISWH不锈钢卧式离心泵，是在ISW管道泵基础上派声生出适用耐腐蚀性化工泵。该系列卧式离心泵性能优、可靠性高、寿命长、结构合理、 外形美观，具有行业领先水平。
ISWH不锈钢卧式离心泵产品用途：
1、ISW卧式管道离心泵供输送清水及物理化学性质类似于清水的其它液体之用，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度t≤80℃。
2、ISWR卧式热水管道泵广泛适用于：冶金、化工、纺织、造纸以及宾馆饭店等锅炉热水增压循环输送及城市采暖系统，iswr型使用温度t≤120℃。
3、ISWH卧式不锈钢管道离心泵，供输送不含固体颗粒，具有腐蚀性、粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门，使用温度为-20℃～+120℃。
4、ISWB防爆卧式管道离心泵供输送汽油、煤油、柴油等油类产品或易燃、易爆液体，被输送介质温度为-20～ +120℃。
ISWH不锈钢卧式离心泵产品工作条件：
1、吸入压力≤1．6MPa，或泵系统最高工作压力 ≤1．6MPa，即泵吸入口压力+泵扬程≤1．6MPa、泵静压试验压力为2．5MPa，订货时请注明系统工作压力。泵系统工作压力大于1．6MPa时应 在订货时另行提出，以便在制造时泵的过流部分和联接部分采用铸钢材料。
2、环境温度<40℃，相对湿度<95％。
3、所输送介质中固体颗粒体积含量不超过单位体积的0．1％，粒度<0．2mm。
注：如使用介质为带有细小颗粒，请在订货时注明，以便厂家采用耐磨式机械密封。
ISWH不锈钢卧式离心泵产品特点：
运行平稳：泵轴的绝对同心度及叶轮优异的动静平衡，保证平稳运行，绝无振动。
滴水不漏：不同材质的硬质合金密封，保证了不同介质输送均无泄漏。
噪音低：两个低噪音轴承支撑下的水泵，运转平稳，除电机微弱声响，基本无噪音。
故障率低：结构简单合理，关键部分采用国际一流品质；配套，整机无故障工作时间大大提高。
维修方便：更换密封、轴承，简易方便。
占地更�。撼隹诳上蜃�、向右、向上三个方向，便于管道布置安装，节省空间。

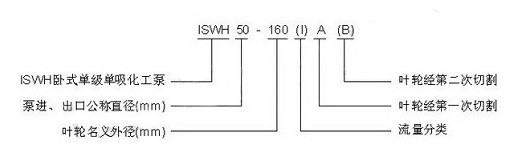

ISWH不锈钢卧式离心泵型号意义：
ISWH不锈钢卧式离心泵性能参数：
高转速：
|
型号
|
流量
(m3/h)
|
扬程
(m)
|
电机功率
(kw)
|
转速
(r/min)
|
效率
(%)
|
汽蚀余量
(m)
|
|
15-80
|
1.5
|
8
|
0.18
|
2900
|
34
|
2.3
|
|
20-110
|
2.5
|
15
|
0.37
|
2900
|
34
|
2.3
|
|
20-160
|
2.5
|
32
|
1.1
|
2900
|
25
|
2.3
|
|
25-110
|
4
|
15
|
0.55
|
2900
|
42
|
2.3
|
|
25-125
|
4
|
20
|
0.75
|
2900
|
36
|
2.3
|
|
25-125A
|
3.6
|
16
|
0.55
|
2900
|
35
|
2.3
|
|
25-160
|
4
|
32
|
1.5
|
2900
|
32
|
2.3
|
|
25-160A
|
3.7
|
28
|
1.1
|
2900
|
31
|
2.3
|
|
32-100
|
4.5
|
12.5
|
0.55
|
2900
|
56
|
2.3
|
|
32-100(I)
|
6.3
|
12.5
|
1.1
|
2900
|
54
|
2.0
|
|
32-125
|
4.5
|
20
|
0.75
|
2900
|
45
|
2.3
|
|
32-125(I)
|
6.3
|
20
|
1.1
|
2900
|
43
|
2.3
|
|
32-125A
|
4.0
|
16
|
0.55
|
2900
|
43
|
2.3
|
|
32-160
|
4.5
|
32
|
1.1
|
2900
|
44
|
2.3
|
|
32-160A
|
4.5
|
25
|
1.1
|
2900
|
42
|
2.3
|
|
32-160(I)
|
6.3
|
32
|
2.2
|
2900
|
42
|
2.3
|
|
32-200
|
4.5
|
50
|
3
|
2900
|
45
|
2.3
|
|
32-200A
|
4
|
40
|
2.2
|
2900
|
40
|
2.3
|
|
32-200(I)
|
6.3
|
50
|
4
|
2900
|
33
|
2.0
|
|
40-100
|
6.3
|
12.5
|
0.55
|
2900
|
54
|
2.3
|
|
40-100A
|
5.6
|
10
|
0.37
|
2900
|
52
|
2.3
|
|
40-125
|
6.3
|
20
|
1.1
|
2900
|
46
|
2.3
|
|
40-125A
|
5.6
|
16
|
0.75
|
2900
|
45
|
2.3
|
|
40-160
|
6.3
|
32
|
2.2
|
2900
|
40
|
2.3
|
|
40-160A
|
5.9
|
28
|
1.5
|
2900
|
39
|
2.3
|
|
40-160B
|
5.2
|
24
|
1.1
|
2900
|
38
|
2.3
|
|
40-200
|
6.3
|
50
|
4
|
2900
|
33
|
2.3
|
|
40-200A
|
5.9
|
44
|
3
|
2900
|
31
|
2.3
|
|
40-200B
|
5.5
|
38
|
2.2
|
2900
|
29
|
2.3
|
|
40-250
|
6.3
|
80
|
7.5
|
2900
|
28
|
2.3
|
|
40-250A
|
5.9
|
70
|
5.5
|
2900
|
28
|
2.3
|
|
40-250B
|
5.5
|
60
|
4
|
2900
|
27
|
2.3
|
|
40-100(I)
|
12.5
|
12.5
|
1.1
|
2900
|
62
|
2.3
|
|
40-125(I)
|
12.5
|
20
|
1.5
|
2900
|
60
|
2.3
|
|
40-125(I)A
|
11.2
|
17.2
|
1.1
|
2900
|
58
|
2.3
|
|
40-160(I)
|
12.5
|
32
|
3
|
2900
|
52
|
2.3
|
|
40-160(I)A
|
11.7
|
28
|
2.2
|
2900
|
51
|
2.3
|
|
40-160(I)B
|
10.5
|
22.5
|
1.5
|
2900
|
50
|
2.3
|
|
40-200(I)
|
12.5
|
50
|
5.5
|
2900
|
46
|
2.3
|
|
40-200(I)A
|
11.7
|
40
|
4
|
2900
|
45
|
2.3
|
|
40-200(I)B
|
10.5
|
35
|
3
|
2900
|
44
|
2.3
|
|
40-250(I)
|
12.5
|
80
|
11
|
2900
|
38
|
2.3
|
|
40-250(I)A
|
11.7
|
70
|
7.5
|
2900
|
38
|
2.3
|
|
40-250(I)B
|
10.8
|
60
|
7.5
|
2900
|
37
|
2.3
|
|
50-100
|
12.5
|
12.5
|
1.1
|
2900
|
62
|
2.3
|
|
50-125
|
12.5
|
20
|
1.5
|
2900
|
58
|
2.3
|
|
50-125A
|
11.2
|
17.2
|
1.1
|
2900
|
57
|
2.3
|
|
50-160
|
12.5
|
32
|
3
|
2900
|
52
|
2.3
|
|
50-160A
|
11.7
|
28
|
2.2
|
2900
|
51
|
2.3
|
|
50-160B
|
10.5
|
22.5
|
1.5
|
2900
|
50
|
2.3
|
|
50-200
|
12.5
|
50
|
5.5
|
2900
|
46
|
2.3
|
|
50-200A
|
11.7
|
44.5
|
4
|
2900
|
45
|
2.3
|
|
50-200B
|
10.5
|
35
|
3
|
2900
|
44
|
2.3
|
|
50-250
|
12.5
|
80
|
11
|
2900
|
38
|
2.3
|
|
50-250A
|
11.7
|
70
|
7.5
|
2900
|
38
|
2.3
|
|
50-250B
|
10.8
|
60
|
7.5
|
2900
|
37
|
2.3
|
|
50-100(I)
|
25
|
12.5
|
1.5
|
2900
|
69
|
2.5
|
|
50-100(I)A
|
22.4
|
10
|
1.1
|
2900
|
67
|
2.5
|
|
50-125(I)
|
25
|
20
|
3
|
2900
|
68
|
2.5
|
|
50-125(I)A
|
22.4
|
16
|
2.2
|
2900
|
66
|
2.5
|
|
50-160(I)
|
25
|
32
|
4
|
2900
|
63
|
2.5
|
|
50-160(I)A
|
23.4
|
28
|
4
|
2900
|
62
|
2.5
|
|
50-160(I)B
|
21.6
|
24
|
3
|
2900
|
58
|
2.5
|
|
50-200(I)
|
25
|
50
|
7.5
|
2900
|
58
|
2.5
|
|
50-200(I)A
|
23.4
|
44
|
7.5
|
2900
|
57
|
2.5
|
|
50-200(I)B
|
21.6
|
37
|
5.5
|
2900
|
55
|
2.5
|
|
50-250(I)
|
25
|
80
|
15
|
2900
|
50
|
2.5
|
|
50-250(I)A
|
23.4
|
70
|
11
|
2900
|
50
|
2.5
|
|
50-250(I)B
|
21.6
|
60
|
11
|
2900
|
49
|
2.5
|
|
50-315(I)
|
25
|
125
|
30
|
2900
|
40
|
2.5
|
|
50-315(I)A
|
23.4
|
110
|
22
|
2900
|
40
|
2.5
|
|
50-315(I)B
|
21.6
|
93
|
18.5
|
2900
|
39
|
2.5
|
|
65-100
|
25
|
12.5
|
1.5
|
2900
|
69
|
2.5
|
|
65-100A
|
22.4
|
10
|
1.1
|
2900
|
67
|
2.5
|
|
65-125
|
25
|
20
|
3
|
2900
|
68
|
2.5
|
|
65-125A
|
22.4
|
16
|
2.2
|
2900
|
66
|
2.5
|
|
65-160
|
25
|
32
|
4
|
2900
|
63
|
2.5
|
|
65-160A
|
23.4
|
28
|
4
|
2900
|
62
|
2.5
|
|
65-160B
|
21.6
|
24
|
3
|
2900
|
58
|
2.5
|
|
65-200
|
25
|
50
|
7.5
|
2900
|
58
|
2.5
|
|
65-200A
|
23.4
|
44
|
7.5
|
2900
|
57
|
2.5
|
|
65-200B
|
21.6
|
37
|
5.5
|
2900
|
55
|
2.5
|
|
65-250
|
25
|
80
|
15
|
2900
|
50
|
2.5
|
|
65-250A
|
23.4
|
70
|
11
|
2900
|
50
|
2.5
|
|
65-250B
|
21.6
|
60
|
11
|
2900
|
49
|
2.5
|
|
65-315
|
25
|
125
|
30
|
2900
|
40
|
2.5
|
|
65-315A
|
23.4
|
110
|
22
|
2900
|
40
|
2.5
|
|
65-315B
|
21.6
|
93
|
18.5
|
2900
|
39
|
2.5
|
|
65-100(I)
|
50
|
12.5
|
3
|
2900
|
73
|
3.0
|
|
65-100(I)A
|
44.8
|
10
|
2.2
|
2900
|
72
|
3.0
|
|
65-125(I)
|
50
|
20
|
5.5
|
2900
|
72.5
|
3.0
|
|
65-125(I)A
|
44.8
|
16
|
4
|
2900
|
71
|
3.0
|
|
65-160(I)
|
50
|
32
|
7.5
|
2900
|
71
|
3.0
|
|
65-160(I)A
|
46.8
|
28
|
7.5
|
2900
|
70
|
3.0
|
|
65-160(I)B
|
43.2
|
24
|
5.5
|
2900
|
69
|
3.0
|
|
65-200(I)
|
50
|
50
|
15
|
2900
|
67
|
3.0
|
|
65-200(I)A
|
46.8
|
44
|
11
|
2900
|
66
|
3.0
|
|
65-200(I)B
|
43
|
37
|
7.5
|
2900
|
65
|
3.0
|
|
65-250(I)
|
50
|
80
|
22
|
2900
|
59
|
3.0
|
|
65-250(I)A
|
46.8
|
70
|
18.5
|
2900
|
59
|
3.0
|
|
65-250(I)B
|
43
|
60
|
15
|
2900
|
58
|
3.0
|
|
65-315(I)
|
50
|
125
|
37
|
2900
|
54
|
3.0
|
|
65-315(I)A
|
45.8
|
105
|
30
|
2900
|
54
|
3.0
|
|
65-315(I)B
|
43
|
93
|
30
|
2900
|
53
|
3.0
|
|
80-100
|
50
|
12.5
|
3
|
2900
|
73
|
3.0
|
|
80-100A
|
44.8
|
10
|
2.2
|
2900
|
72
|
3.0
|
|
80-125
|
50
|
20
|
5.5
|
2900
|
72.5
|
3.0
|
|
80-125A
|
44.8
|
16
|
4
|
2900
|
71
|
3.0
|
|
80-160
|
50
|
32
|
7.5
|
2900
|
71
|
3.0
|
|
80-160A
|
46.8
|
28
|
7.5
|
2900
|
70
|
3.0
|
|
80-160B
|
43.2
|
24
|
5.5
|
2900
|
69
|
3.0
|
|
80-200
|
50
|
50
|
15
|
2900
|
67
|
3.0
|
|
80-200A
|
46.8
|
44
|
11
|
2900
|
66
|
3.0
|
|
80-200B
|
43
|
37
|
7.5
|
2900
|
65
|
3.0
|
|
80-250
|
50
|
80
|
22
|
2900
|
59
|
3.0
|
|
80-250A
|
46.8
|
70
|
18.5
|
2900
|
59
|
3.0
|
|
80-250B
|
43
|
60
|
15
|
2900
|
58
|
3.0
|
|
80-315
|
50
|
125
|
37
|
2900
|
54
|
3.0
|
|
80-315A
|
45.8
|
105
|
30
|
2900
|
54
|
3.0
|
|
80-315B
|
43
|
93
|
30
|
2900
|
53
|
3.0
|
|
80-315C
|
41
|
85
|
22
|
2900
|
51
|
3.0
|
|
80-350
|
50
|
150
|
55
|
2900
|
66
|
3.0
|
|
80-350A
|
44
|
142
|
45
|
2900
|
65
|
3.0
|
|
80-350B
|
40
|
135
|
37
|
2900
|
63
|
3.0
|
|
80-100(I)
|
100
|
12.5
|
5.5
|
2900
|
76
|
4.5
|
|
80-100(I)A
|
89
|
10
|
4
|
2900
|
74
|
4.5
|
|
80-125(I)
|
100
|
20
|
11
|
2900
|
76
|
4.5
|
|
80-125(I)A
|
89
|
16
|
7.5
|
2900
|
74
|
4.5
|
|
80-160(I)
|
100
|
32
|
15
|
2900
|
76
|
4.5
|
|
80-160(I)A
|
93.5
|
28
|
11
|
2900
|
74
|
4.5
|
|
80-160(I)B
|
86.4
|
24
|
11
|
2900
|
72
|
4.5
|
|
80-200(I)
|
100
|
50
|
22
|
2900
|
74
|
4.0
|
|
80-200(I)A
|
93.5
|
44
|
18.5
|
2900
|
73
|
4.0
|
|
80-200(I)B
|
86.4
|
37
|
15
|
2900
|
71
|
4.0
|
|
80-250(I)
|
100
|
80
|
37
|
2900
|
69
|
4.0
|
|
80-250(I)A
|
93.5
|
70
|
30
|
2900
|
68
|
4.0
|
|
80-250(I)B
|
86.4
|
60
|
30
|
2900
|
66
|
4.0
|
|
80-315(I)
|
100
|
125
|
75
|
2900
|
66
|
4.0
|
|
80-315(I)A
|
93.5
|
110
|
55
|
2900
|
66
|
4.0
|
|
80-315(I)B
|
86.4
|
93
|
45
|
2900
|
65
|
4.0
|
|
80-315(I)C
|
82
|
85
|
37
|
2900
|
63
|
4.0
|
|
100-100
|
100
|
12.5
|
5.5
|
2900
|
76
|
4.5
|
|
100-100A
|
89
|
10
|
4
|
2900
|
74
|
4.5
|
|
100-125
|
100
|
20
|
11
|
2900
|
76
|
4.5
|
|
100-125A
|
89
|
16
|
7.5
|
2900
|
74
|
4.5
|
|
100-160
|
100
|
32
|
15
|
2900
|
76
|
4.5
|
|
100-160A
|
93.5
|
28
|
11
|
2900
|
74
|
4.5
|
|
100-160B
|
86.4
|
24
|
11
|
2900
|
72
|
4.5
|
|
100-200
|
100
|
50
|
22
|
2900
|
74
|
4.0
|
|
100-200A
|
93.5
|
44
|
18.5
|
2900
|
73
|
4.0
|
|
100-200B
|
86.4
|
37
|
15
|
2900
|
71
|
4.0
|
|
100-250
|
100
|
80
|
37
|
2900
|
69
|
4.0
|
|
100-250A
|
93.5
|
70
|
30
|
2900
|
68
|
4.0
|
|
100-250B
|
86.4
|
60
|
30
|
2900
|
66
|
4.0
|
|
100-315
|
100
|
125
|
75
|
2900
|
66
|
4.0
|
|
100-315A
|
93.5
|
110
|
55
|
2900
|
66
|
4.0
|
|
100-315B
|
86.4
|
93
|
45
|
2900
|
65
|
4.0
|
|
100-100(I)
|
160
|
12.5
|
11
|
2900
|
73
|
4.5
|
|
100-125(I)
|
160
|
20
|
15
|
2900
|
74
|
4.5
|
|
100-125(I)A
|
143
|
16
|
11
|
2900
|
72
|
4.5
|
|
100-160(I)
|
160
|
32
|
22
|
2900
|
79
|
5.6
|
|
100-160(I)A
|
150
|
28
|
18.5
|
2900
|
76
|
5.0
|
|
100-200(I)
|
160
|
50
|
37
|
2900
|
79
|
5.2
|
|
100-200(I)A
|
150
|
45
|
30
|
2900
|
74
|
4.5
|
|
100-200(I)B
|
138
|
40
|
22
|
2900
|
72
|
4.5
|
|
100-250(I)
|
160
|
80
|
55
|
2900
|
77
|
4.8
|
|
100-250(I)A
|
140
|
70
|
45
|
2900
|
72
|
4.5
|
|
100-250(I)B
|
100
|
65
|
37
|
2900
|
70
|
4.5
|
|
100-350
|
100
|
150
|
90
|
2900
|
57
|
4.0
|
|
100-350A
|
87
|
142
|
75
|
2900
|
75
|
4.0
|
|
100-350B
|
82
|
135
|
55
|
2900
|
75
|
4.0
|
|
125-100
|
160
|
12.5
|
11
|
2900
|
82
|
4.0
|
|
125-100A
|
143
|
10
|
7.5
|
2900
|
77
|
4.0
|
|
125-125
|
160
|
20
|
15
|
2900
|
80
|
4.0
|
|
125-125A
|
143
|
16
|
11
|
2900
|
77
|
4.0
|
|
125-160
|
200
|
32
|
30
|
2900
|
78
|
4.0
|
|
125-160A
|
187
|
28
|
22
|
2900
|
76
|
4.0
|
|
125-160B
|
180
|
24.5
|
18.5
|
2900
|
73
|
4.0
|
|
125-200
|
200
|
50
|
45
|
2900
|
77
|
5.5
|
|
125-200A
|
187
|
44
|
37
|
2900
|
76
|
5.5
|
|
125-200B
|
172
|
37
|
30
|
2900
|
75
|
5.5
|
|
125-250
|
200
|
80
|
75
|
2900
|
75
|
5.0
|
|
125-250A
|
187
|
70
|
55
|
2900
|
74
|
5.5
|
|
125-250B
|
172
|
60
|
45
|
2900
|
73
|
5.5
|
|
125-315
|
200
|
125
|
110
|
2900
|
70
|
5.0
|
|
125-315A
|
187
|
110
|
90
|
2900
|
70
|
5.0
|
|
125-315B
|
172
|
93
|
75
|
2900
|
69
|
5.0
|
|
125-315C
|
160
|
78
|
55
|
2900
|
67
|
5.0
|
|
150-125
|
160
|
20
|
11
|
2900
|
76
|
4.0
|
|
150-125A
|
150
|
16
|
7.5
|
2900
|
77
|
4.0
|
|
150-160
|
160
|
32
|
22
|
2900
|
75
|
4.0
|
|
150-160A
|
150
|
28
|
18.5
|
2900
|
76
|
4.0
|
|
150-160B
|
140
|
24
|
15
|
2900
|
73
|
4.0
|
|
150-200
|
160
|
50
|
37
|
2900
|
77
|
5.5
|
|
150-200A
|
150
|
44
|
30
|
2900
|
76
|
5.5
|
|
150-200B
|
140
|
38
|
22
|
2900
|
75
|
5.5
|
|
150-250
|
200
|
80
|
75
|
2900
|
75
|
5.0
|
|
150-250A
|
187
|
70
|
55
|
2900
|
74
|
5.5
|
|
150-250B
|
172
|
60
|
45
|
2900
|
73
|
5.5
|
|
150-315
|
200
|
125
|
110
|
2900
|
70
|
5.0
|
|
150-315A
|
187
|
110
|
90
|
2900
|
70
|
5.0
|
|
150-315B
|
172
|
93
|
75
|
2900
|
69
|
5.0
|
低转速：
|
型号
|
流量
(m3/h)
|
扬程
(m)
|
电机功率
(kw)
|
转速
(r/min)
|
|
40-125(I)
|
6.3
|
5
|
0.55
|
1450
|
|
40-160(I)
|
6.3
|
8
|
0.55
|
1450
|
|
40-160(I)A
|
5.5
|
6
|
0.55
|
1450
|
|
40-200(I)
|
6.3
|
12.5
|
0.75
|
1450
|
|
40-200(I)A
|
5.8
|
11
|
0.55
|
1450
|
|
40-250(I)
|
6.3
|
20
|
1.5
|
1450
|
|
40-250(I)A
|
5.8
|
17
|
1.1
|
1450
|
|
50-125
|
6.3
|
5
|
0.55
|
1450
|
|
50-160
|
6.3
|
8
|
0.55
|
1450
|
|
50-160A
|
5.5
|
6
|
0.55
|
1450
|
|
50-200
|
6.3
|
12.5
|
0.75
|
1450
|
|
50-200A
|
5.8
|
11
|
0.55
|
1450
|
|
50-250
|
6.3
|
20
|
1.5
|
1450
|
|
50-250A
|
5.8
|
17
|
1.1
|
1450
|
|
50-125(I)
|
12.5
|
5
|
0.55
|
1450
|
|
50-160(I)
|
12.5
|
8
|
0.75
|
1450
|
|
50-160(I)A
|
11
|
6
|
0.55
|
1450
|
|
50-200(I)
|
12.5
|
12.5
|
1.1
|
1450
|
|
50-200(I)A
|
11.2
|
10
|
0.75
|
1450
|
|
50-250(I)
|
12.5
|
20
|
2.2
|
1450
|
|
50-250(I)A
|
11.7
|
17.5
|
1.5
|
1450
|
|
50-250(I)B
|
10
|
13
|
1.1
|
1450
|
|
50-315(I)
|
12.5
|
32
|
4
|
1450
|
|
50-315(I)A
|
11.7
|
28
|
3
|
1450
|
|
50-315(I)B
|
10
|
21
|
3
|
1450
|
|
65-125
|
12.5
|
5
|
0.55
|
1450
|
|
65-160
|
12.5
|
8
|
0.75
|
1450
|
|
65-160A
|
11
|
6
|
0.55
|
1450
|
|
65-200
|
12.5
|
12.5
|
1.1
|
1450
|
|
65-200A
|
11.2
|
10
|
0.75
|
1450
|
|
65-250
|
12.5
|
20
|
2.2
|
1450
|
|
65-250A
|
11.7
|
17.5
|
1.5
|
1450
|
|
65-250B
|
10
|
13
|
1.1
|
1450
|
|
65-315
|
12.5
|
32
|
4
|
1450
|
|
65-315A
|
11.7
|
28
|
3
|
1450
|
|
65-315B
|
10
|
21
|
3
|
1450
|
|
65-125(I)
|
25
|
5
|
0.75
|
1450
|
|
65-160(I)
|
25
|
8
|
1.5
|
1450
|
|
65-160(I)A
|
22
|
6
|
1.1
|
1450
|
|
65-200(I)
|
25
|
12.5
|
2.2
|
1450
|
|
65-200(I)A
|
23.3
|
11
|
1.5
|
1450
|
|
65-250(I)
|
25
|
20
|
3
|
1450
|
|
65-250(I)A
|
22.2
|
15.8
|
2.2
|
1450
|
|
65-250(I)B
|
20
|
12.8
|
1.54
|
1450
|
|
65-315(I)
|
25
|
32
|
5.5
|
1450
|
|
65-315(I)A
|
22.5
|
26
|
4
|
1450
|
|
65-315(I)B
|
20
|
21
|
3
|
1450
|
|
80-125
|
25
|
5
|
0.75
|
1450
|
|
80-160
|
25
|
8
|
1.5
|
1450
|
|
80-160A
|
22
|
6
|
1.1
|
1450
|
|
80-200
|
25
|
12.5
|
2.2
|
1450
|
|
80-200A
|
23.3
|
11
|
1.5
|
1450
|
|
80-250
|
25
|
20
|
3
|
1450
|
|
80-250A
|
22.2
|
15.8
|
2.2
|
1450
|
|
80-250B
|
20
|
12.8
|
1.5
|
1450
|
|
80-315
|
25
|
32
|
5.5
|
1450
|
|
80-315A
|
22.5
|
26
|
4
|
1450
|
|
80-315B
|
20
|
21
|
3
|
1450
|
|
80-125(I)
|
50
|
5
|
1.5
|
1450
|
|
80-160(I)
|
50
|
8
|
2.2
|
1450
|
|
80-160(I)A
|
44.7
|
6
|
1.5
|
1450
|
|
80-160(I)B
|
43.2
|
5.8
|
1.5
|
1450
|
|
80-200(I)
|
50
|
12.5
|
4
|
1450
|
|
80-200(I)A
|
44.7
|
10
|
3
|
1450
|
|
80-250(I)
|
50
|
20
|
5.5
|
1450
|
|
80-250(I)A
|
46
|
17
|
4
|
1450
|
|
80-250(I)B
|
40.5
|
13
|
3
|
1450
|
|
80-315(I)
|
50
|
32
|
11
|
1450
|
|
80-315(I)A
|
46
|
27.9
|
7.5
|
1450
|
|
80-315(I)B
|
40.5
|
21
|
5.5
|
1450
|
|
100-125
|
50
|
5
|
1.5
|
1450
|
|
100-160
|
50
|
8
|
2.2
|
1450
|
|
100-160A
|
46
|
6
|
1.5
|
1450
|
|
100-200
|
50
|
12.5
|
4
|
1450
|
|
100-200A
|
44.7
|
10
|
3
|
1450
|
|
100-250
|
50
|
20
|
5.5
|
1450
|
|
100-250A
|
46
|
17
|
4
|
1450
|
|
100-250B
|
40.5
|
13
|
3
|
1450
|
|
100-315
|
50
|
32
|
11
|
1450
|
|
100-315A
|
46
|
27.9
|
7.5
|
1450
|
|
100-315B
|
40.5
|
21
|
5.5
|
1450
|
|
100-125(I)
|
80
|
5
|
2.2
|
1450
|
|
100-160(I)
|
80
|
8
|
3
|
1450
|
|
100-160(I)A
|
72
|
6.5
|
2.2
|
1450
|
|
100-200(I)
|
80
|
12.5
|
5.5
|
1450
|
|
100-200(I)A
|
72
|
10
|
4
|
1450
|
|
100-250(I)
|
80
|
20
|
11
|
1450
|
|
100-250(I)A
|
75
|
17.5
|
7.5
|
1450
|
|
100-250(I)B
|
69
|
15
|
5.5
|
1450
|
|
100-315(I)
|
80
|
32
|
15
|
1450
|
|
100-315(I)A
|
75
|
27.5
|
11
|
1450
|
|
100-315(I)B
|
70
|
24
|
11
|
1450
|
|
100-400(I)
|
80
|
50
|
22
|
1450
|
|
100-400(I)A
|
75
|
44
|
18.5
|
1450
|
|
100-400(I)B
|
70
|
38
|
15
|
1450
|
|
125-125
|
100
|
5
|
2.2
|
1450
|
|
125-160
|
100
|
8
|
4
|
1450
|
|
125-160A
|
87
|
6
|
4
|
1450
|
|
125-200
|
100
|
12.5
|
7.5
|
1450
|
|
125-200A
|
89
|
10
|
5.5
|
1450
|
|
125-250
|
100
|
220
|
11
|
1450
|
|
125-250A
|
93.5
|
17.5
|
7.5
|
1450
|
|
125-250B
|
87
|
15
|
7.5
|
1450
|
|
125-315
|
100
|
32
|
15
|
1450
|
|
125-315A
|
91
|
27
|
11
|
1450
|
|
125-315B
|
87
|
24
|
11
|
1450
|
|
125-400
|
100
|
50
|
30
|
1450
|
|
125-400A
|
94
|
44
|
22
|
1450
|
|
125-400B
|
87
|
37.5
|
18.5
|
1450
|
|
125-200(I)
|
160
|
12.5
|
11
|
1450
|
|
125-200(I)A
|
143
|
10
|
7.5
|
1450
|
|
125-250(I)
|
160
|
20
|
15
|
1450
|
|
125-250(I)A
|
147
|
17
|
11
|
1450
|
|
125-250(I)B
|
134
|
14
|
7.5
|
1450
|
|
125-315(I)
|
160
|
32
|
22
|
1450
|
|
125-315(I)A
|
150
|
28
|
18.5
|
1450
|
|
125-315(I)B
|
138
|
24
|
15
|
1450
|
|
125-400(I)
|
160
|
50
|
37
|
1450
|
|
125-400(I)A
|
150
|
44
|
30
|
1450
|
|
125-400(I)B
|
138
|
38
|
30
|
1450
|
|
150-200
|
160
|
12.5
|
11
|
1450
|
|
150-200A
|
143
|
10
|
7.5
|
1450
|
|
150-250
|
160
|
20
|
15
|
1450
|
|
150-250A
|
147
|
17
|
11
|
1450
|
|
150-250B
|
134
|
14
|
7.5
|
1450
|
|
150-315
|
160
|
32
|
22
|
1450
|
|
150-315A
|
150
|
28
|
18.5
|
1450
|
|
150-315B
|
138
|
24
|
15
|
1450
|
|
150-400
|
160
|
50
|
37
|
1450
|
|
150-400A
|
150
|
44
|
30
|
1450
|
|
150-400B
|
138
|
38
|
30
|
1450
|
|
150-200(I)
|
200
|
12.5
|
15
|
1450
|
|
150-200(I)A
|
179
|
10
|
11
|
1450
|
|
150-250(I)
|
200
|
20
|
18.5
|
1450
|
|
150-250(I)A
|
187
|
17.5
|
15
|
1450
|
|
150-250(I)B
|
173
|
14
|
11
|
1450
|
|
150-315(I)
|
200
|
32
|
30
|
1450
|
|
150-315(I)A
|
187
|
28
|
22
|
1450
|
|
150-315(I)B
|
173
|
24
|
18.5
|
1450
|
|
150-400(I)
|
200
|
50
|
45
|
1450
|
|
150-400(I)A
|
187
|
44
|
37
|
1450
|
|
150-400(I)B
|
173
|
37.5
|
30
|
1450
|
|
200-200
|
200
|
12.5
|
15
|
1450
|
|
200-200A
|
179
|
10
|
11
|
1450
|
|
200-250
|
200
|
20
|
18.5
|
1450
|
|
200-250A
|
187
|
17.5
|
15
|
1450
|
|
200-250B
|
173
|
14
|
11
|
1450
|
|
200-315
|
200
|
32
|
30
|
1450
|
|
200-315A
|
187
|
28
|
22
|
1450
|
|
200-315B
|
173
|
24
|
18.5
|
1450
|
|
200-400
|
200
|
50
|
45
|
1450
|
|
200-400A
|
187
|
44
|
37
|
1450
|
|
200-400B
|
173
|
37.5
|
30
|
1450
|
|
200-200(I)
|
400
|
12.5
|
22
|
1450
|
|
200-200(I)A
|
358
|
10
|
18.5
|
1450
|
|
200-250(I)
|
400
|
20
|
30
|
1450
|
|
200-250(I)A
|
358
|
16
|
22
|
1450
|
|
200-250(I)B
|
322
|
13
|
18.5
|
1450
|
|
200-315(I)
|
400
|
32
|
55
|
1450
|
|
200-315(I)A
|
374
|
28
|
45
|
1450
|
|
200-315(I)B
|
346
|
24
|
37
|
1450
|
|
200-400(I)
|
400
|
50
|
90
|
1450
|
|
200-400(I)A
|
374
|
44
|
75
|
1450
|
|
200-400(I)B
|
347
|
38
|
55
|
1450
|
|
200-400(I)C
|
320
|
32
|
45
|
1450
|
|
250-250
|
550
|
20
|
45
|
1450
|
|
250-250A
|
490
|
16
|
37
|
1450
|
|
250-315
|
550
|
32
|
75
|
1450
|
|
250-315A
|
515
|
28
|
55
|
1450
|
|
250-315B
|
476
|
24
|
45
|
1450
|
|
250-400
|
550
|
50
|
110
|
1450
|
|
250-400A
|
515
|
44
|
90
|
1450
|
|
250-400B
|
476
|
37.5
|
75
|
1450
|
|
300-400
|
720
|
50
|
132
|
1450
|
|
300-400A
|
662
|
44
|
110
|
1450
|
|
300-400B
|
609
|
38
|
90
|
1450
|
|
300-400C
|
561
|
33
|
75
|
1450
|
|
300-460
|
720
|
65
|
200
|
1450
|
|
300-460A
|
662
|
55
|
160
|
1450
|
|
300-460B
|
609
|
45
|
110
|
1450
|
|
300-460C
|
561
|
38
|
90
|
1450
|
|
300-510
|
720
|
80
|
250
|
1450
|
|
300-510A
|
662
|
70.5
|
200
|
1450
|
|
300-510B
|
609
|
62
|
160
|
1450
|
|
300-510C
|
561
|
54.5
|
132
|
1450
|
|
300-235
|
720
|
18
|
55
|
970
|
|
300-235A
|
657
|
15
|
45
|
970
|
|
300-300
|
720
|
28
|
75
|
970
|
|
300-300A
|
666
|
24
|
75
|
970
|
|
300-300B
|
623
|
21
|
55
|
970
|
|
300-380
|
720
|
44
|
132
|
970
|
|
300-380A
|
666
|
38
|
110
|
970
|
|
300-380B
|
623
|
33
|
90
|
970
|
|
350-250
|
800
|
20
|
75
|
970
|
|
350-250A
|
715
|
16
|
55
|
970
|
|
350-315
|
800
|
32
|
90
|
970
|
|
350-315A
|
748
|
28
|
75
|
970
|
|
350-315B
|
692
|
24
|
75
|
970
|
|
350-400
|
800
|
50
|
160
|
970
|
|
350-400A
|
750
|
44
|
132
|
970
|
|
350-400B
|
697
|
38
|
110
|
970
|
|
400-400
|
1080
|
12.5
|
55
|
970
|
|
400-400A
|
966
|
10
|
45
|
970
|
|
400-500
|
1080
|
20
|
90
|
970
|
|
400-500A
|
966
|
17
|
75
|
970
|
|
400-500B
|
935
|
15
|
55
|
970
|
|
400-625
|
1080
|
32
|
132
|
970
|
|
400-625A
|
996
|
27
|
110
|
970
|
|
400-625B
|
935
|
24
|
90
|
970
|
|
500-400
|
1200
|
12.5
|
75
|
970
|
|
500-400A
|
1073
|
10
|
55
|
970
|
|
500-500
|
1200
|
20
|
110
|
970
|
|
500-500A
|
1106
|
17
|
90
|
970
|
|
500-500B
|
1040
|
15
|
75
|
970
|
|
500-625
|
1200
|
32
|
160
|
970
|
|
500-625A
|
1106
|
27
|
132
|
970
|
|
500-625B
|
1040
|
24
|
110
|
970
|
|
ISWH不锈钢卧式离心泵常见故障及排除方法：
|
故障现象
|
故 障 原 因
|
排 除 方 法
|
|
1、ISWH卧式不锈钢管道离心泵不出水
|
a、进出口阀门未打开，进出管路堵塞，流道
叶轮堵塞。
b、电机运行方向不对，电机缺相转速很慢。
C、吸入管漏气。
d、泵没灌满液体，泵腔内有空气。
e、进口供水不足，吸程过高，底阀漏水。
f、管路阻力过大，泵选型不当。
|
a、检查，去除堵塞物。
b、调整电机方向，紧固电机接线。
C、拧紧各密封面，排除漏气。
d、灌满液体并打开排气阀，排尽空气。
e、�；�，检查、调整(并网自来水管或带吸程使用易出现此现象)。
f、减少管路弯道，重新选泵。
|
|
2、ISWH卧式不锈钢管道离心泵流量不足
|
a、先按1．原因检查。
b、管道、泵流道叶轮部分堵塞，水垢陈积，
阀门开度不足。
C、电压偏低。
d、叶轮磨损。
|
a、先按1．排除。
b、去除堵塞物，重新调整阀门开度。
C、稳压。
d、更换叶轮。
|
|
3、ISWH卧式不锈钢管道离心泵功率过大
|
a、超过额定流量使用。
b、吸程过高。
C、泵轴承磨损。
|
a、调节流量，关小出口阀门。
b、降低。
C、更换轴承。
|
|
4、ISWH卧式不锈钢管道离心泵杂音振动
|
a、管路支撑不稳。
b、液体混有气体。
C、产生汽蚀。
d、轴承损坏。
e、电机超载发热运行。
|
a、稳固管路。
b、提高吸入压力排气。
C、降低真空度。
d、更换轴承。
e、调整按5。
|
|
5、ISWH卧式不锈钢管道离心泵电机发热
|
a、流量过大，超载运行。
b、碰擦。
C、电机轴承损坏。
d、电压不足。
|
a、关小出口阀。
b、检查排除。
C、更换轴承。
d、稳压。
|
|
6、ISWH卧式不锈钢管道离心泵漏水
|
a、机械密封磨损。
b、泵体有砂孔或破裂。
C、密封面不平整。
d、安装螺栓松懈。
|
a、更换。
b、焊补或更换。
C、修整。
d、紧固。
|
ISWH不锈钢卧式离心泵维护保养：
(一) ISWH卧式不锈钢管道离心泵运行中的维护和保养：
1、进水管路必须高度密封。
2、禁止ISWH卧式不锈钢管道离心泵在汽蚀状态下长期运行。．
3、禁止ISWH卧式不锈钢管道离心泵在大流量运行时，电机超电流长期运行。
4、定时检查泵运行中电机电流值，尽量使泵能在标准下工作。
5、ISWH卧式不锈钢管道离心泵在运行过程中应有专人看管，以免发生意外。
6、ISWH卧式不锈钢管道离心泵每运行500小时应对轴承进行加油。电机功率大于11kW配有加油装置，可用高压油枪直接注入，以保证轴承润滑优良。
7、ISWH卧式不锈钢管道离心泵进行长期运行后，由于机械磨损，使机组噪声及振动增大时，应停车检查，必要时可更换易损零件及轴承，机组大修期一般为一年。
(二) ISWH卧式不锈钢管道离心泵机械密封维护与保养：
1、机械密封润滑应清洁无固体颗粒。
2、严禁机械密封在干磨情况下工作。
3、起动前应盘动泵(电机)几圈，以免突然起动造成密封环断裂损坏。
使用：
(一ISWH卧式不锈钢管道离心泵起动、运转：
1、用手拨转电机风叶，叶轮应无卡磨现象，转动灵活。
2、用手盘动泵以使润滑液进入机械密封端面。
3、灌水排气，打开进口阀，使液体充分进入泵腔内，直至整个管路充满液体，并保证进口管路的密封性。
4、ISWD型卧式单级低转速离心泵关闭出口阀，以减少起动电流。．
5、接通电源，点起动确定正确运行方向，从电机风叶端看为顺时针旋转。
6、逐步调节出口阀的开度，尽量使泵在额定状态下工作。
7、ISWD型卧式单级低转速离心泵在运转过程中，如发现噪音或不寻常的声音时，应立即停车检查。
8、正�；得芊庑孤┯π∮�3滴／分，检查电机，轴承处温升<70℃，超过此值应检查原因。
(二)ISWH卧式不锈钢管道离心泵停车：
1、关闭吐出管路阀门。
2、切断电源，停止电机运行。
3、关闭进口阀。
4、ISWD型卧式单级低转速离心泵长期停用，应放尽泵内液体。
安装说明：
1、ISWH卧式不锈钢管道离心泵安装前应检查水泵和电机有无损伤，ISWH卧式不锈钢管道离心泵流道内有无影响水泵运行的硬质物体(如石块、铁粒等)，以免ISWH卧式不锈钢管道离心泵运行时损坏叶轮和泵体。
2、安装时管路重量不应加在水泵上，应有各自的支承体，以免泵变形影响运行性能和寿命。
3、ISWH卧式不锈钢管道离心泵与电机是整体结构，安装时无需找正，十分方便。
4、当输送热水液体时，为了不使泵承受管路的热变，泵座的底脚螺栓可以不固定，当管路系统在热胀冷缩时，使泵能与管路一起移动。
5、ISWH卧式不锈钢管道离心泵体两端法兰规格均按1．6MPa标准确定，所以配备管路时应规格相同。
6、为了不使杂质进入ISWD型卧式单级低转速离心泵内而堵塞流道影响性能，应在ISWH卧式不锈钢管道离心泵进口前面安装比吸入管截面积大3-4倍的过滤器。
7、排出管路如装逆止阀应装在闸阀的外面。
8、ISWH卧式不锈钢管道离心泵用于有吸程场合，应装有底阀，并且进出口管路不应有过多弯道，同时不得有漏水、漏气现象。
9、为了维修方便和使用安全，在ISWH卧式不锈钢管道离心泵的进、出口管路上各安装一只调节阀及在ISWH卧式不锈钢管道离心泵出口附近安装一只压力表，以保证ISWH卧式不锈钢管道离心泵在额定范围内运行，确保ISWH卧式不锈钢管道离心泵的正常运行和使用寿命。
10、安装完毕后ISWH卧式不锈钢管道离心泵盘动泵轴，叶轮应无摩擦和卡死现象。
订货请尽量提供：
1.型号2.口径3.扬程（m）4.流量5.电机功率（KW）6.转速（R/min）7.材质是否带附件8.电压（V）
感谢访问泉达，我公司主要生产管道泵，自吸泵，排污泵等产品
相关产品：
SGB立式防爆管道泵 IHGB立式不锈钢防爆管道离心泵 SG管道增压泵 SGR立式热水管道泵 ISWR卧式热水管道泵
GW管道排污泵 ISWH卧式不锈钢管道离心泵 CDLF不锈钢立式多级管道泵 SGR热水管道泵
SGP立式不锈钢管道泵 YG防爆管道离心泵 ISWB防爆管道离心泵 GDL立式多级管道泵 IHG不锈钢管道泵 ISG管道离心泵
产品名称：
