一、用途
ZBSF系列全不锈钢电磁阀是工业过程自动化控制系统用执行器。它在接受电控信号后能自动开启或关闭，实现对管道中的液体介质的通断或流量调节控制。
本系列电磁阀可广泛地应用于纺织、印刷、化工、塑料、橡胶、制药、食品、建材、机械、电器、表面处理等生产和科研部门以及浴室、食堂、空调等人们日常生活设施中。ZBSF-Y系列电磁阀主要用于腐蚀性液体、超净液体和食用液体等液体介质的控制。ZBSF系列电磁阀主要用于腐蚀气体、超净气体等气体介质的控制。
二、结构原理
本阀为分步动作直接导式常闭电磁阀，线圈通电后衔铁先带动小阀开启，大阀在所形成的介质压差和电磁力的作用下而开启。线圈断电，衔铁部件复位，大小阀利用介质压力而紧密关闭。

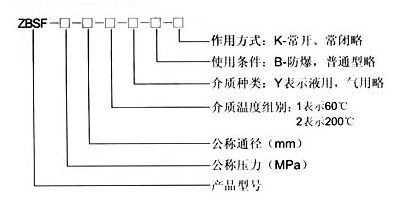

三、型号规格说明
四、技术参数
|
项目
|
说明
|
|
工作介质
|
腐蚀性流体、超净流体、食用流体
ZBSF-1：气体用 ZBSF-1Y：液体用
ZBSF-2：气体用 ZBSF-1Y：液体用
|
|
介质温度（℃）
|
ZBSF-1（1Y）：≤60℃
ZBSF-2（2）：≤280℃
|
|
公称压力（MPa）
|
1.6
|
|
工作压差（MPa）
|
0~1.6
|
|
电源电压
|
AC220V其余规格可作特殊订货
|
|
使用寿命
|
按JIB/T7352-94·F规定
|
|
额定流量系数 （KV）
|
|
公称通径（mm）
|
10
|
15
|
20
|
25
|
32
|
40
|
50
|
|
功耗（VA）
|
40
|
50
|

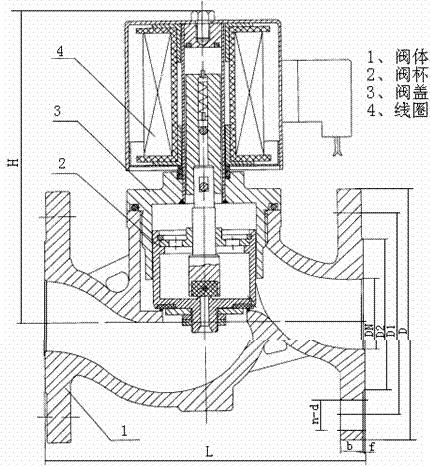

五、外形尺寸
|
DN
|
L
|
H
|
D
|
D1
|
D2
|
b
|
f
|
n-d
|
|
10
|
115
|
153
|
90
|
60
|
41
|
14
|
3
|
4-Φ14
|
|
15
|
115
|
153
|
95
|
65
|
46
|
14
|
3
|
4-Φ14
|
|
20
|
115
|
153
|
105
|
75
|
56
|
16
|
3
|
4-Φ14
|
|
25
|
125
|
153
|
115
|
85
|
65
|
16
|
3
|
4-Φ14
|
|
32
|
12
|
176
|
140
|
100
|
76
|
18
|
3
|
4-Φ18
|
|
40
|
165
|
176
|
150
|
110
|
84
|
18
|
3
|
4-Φ18
|
|
50
|
190
|
192
|
165
|
125
|
99
|
20
|
3
|
4-Φ18
|
六、、安装须知
1、安装时电磁阀线圈向上，并保持垂直位置，电磁阀上箭头或标记应与管道流向一致，不得安装在有溅水或漏水的地方。
2、电磁阀的工作介质应清洁无颗粒杂质，电磁阀内件表面上的污物及过滤器，须定期清洁干净。
3、在电磁阀发生故障时，为了及时隔离电磁阀，并保证系统正常运行，最好安装旁路装置（如图一）。注意：旁路上的阀门平时须关闭。如果电磁阀安装在支架上，电磁阀的通径应小于主管道上阀门的通径。如图（二）。
4、安装电磁阀前，管道必须清洗干净。建议在阀前安装过滤器，蒸汽管道安装疏水阀。
5、不要将阀安装在管道的低凹处，以免因蒸汽冷凝水、杂质等沉淀在阀内而防碍动作。
6、普通型不可在爆 炸危险场合使用。
7、在管道刚性不足情况下，建议把阀前后管子用支架固定，以防电磁阀工作时引起振动
8、在安装前，要注意看清产品标牌，认真阅读使用说明书，判断产品是否符合使用条件。
9、电磁阀前后管道需安装上压力表，以便观察管道压力。
七、使用保养
1、建议使用单位指派专人负责使用保养。
2、电磁阀安装后，须通入介质试动作数次，确认正常后方可投入正式使用。
3、应定期清洗大阀内外及衔铁吸合面的污物。注意不要损坏密封面。
4、电磁阀较长时间不用时，应关闭阀前手动阀，重新启用时，蒸汽电磁阀应将冷凝水排除干净，并作试动作数次，待开关正常后方可投入使用。
5、电磁阀从管路上卸下不用时，应将内部零件试净并用压缩空气吹净储存。
6、使用时间较长时，如活塞与阀座间密封不好，可将活塞密封面重新磨平，再和阀座研磨。
7、工作时，要注意阀门前后压力表，要求工作压力不得超过额定压力，工作压差必须在额定压差范围内。当工作压力超过额定压力或工作压差超过额定压差时，电磁阀要停止使用，关闭前后手动阀，以防止电磁阀爆 炸和泄漏。
