ISW卧式管道离心泵产品概述：
ISW管道泵是泉达制造生产的一款直连离心式管道泵，因此较IS离心泵而言无联轴器，解决了联轴器易松动等缺点。性能更加可靠，使用寿命更加长久，并严格按照国际标准ISO2858和最新的国家管道离心泵标准JB/T53058-93进行设计制造的高效节能产品。ISW卧式管道离心泵采用国内先进水力模型优化设计而成。同时根据使用温度、介质等不同在ISW型管道泵基础上派生出热水泵、高温泵、化工泵、油泵等，是目前国家标准定型推广产品。
卧式离心泵由于效率高、结构简单等诸多优点，卧式管道离心泵被广泛地应用于工农业生产及生活中，以输送清水、泥浆、酸、碱、盐溶液以及液态有机物等物料。

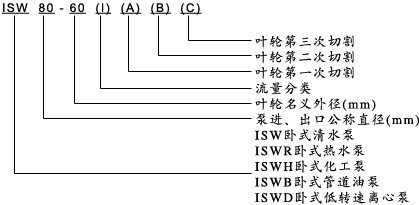

ISW卧式管道离心泵型号意义：
ISW卧式管道离心泵工作条件：
1、 吸入压力≤1.0Mpa，或泵系统最高工作压力≤1.6Mpa,即泵吸入口压力+泵扬程≤ 1.6Mpa、泵静压试验压力为2.5Mpa,订货时请注明系统工作压力。泵系统工作压力大于 1.6Mpa时应在订货时另行提出。以便在制造时泵的过流部件和联接部分采用铸钢材料。
2、 环境温度<40℃，相对湿度<95%。
3、 所输送介质中固体颗粒体积含量不超过单位体积的0.1%，粒度<0.2mm.
注：如使用介质为带有细小颗粒，请在订货时说明，以便采用耐磨式机械密封。
ISW卧式管道离心泵产品用途：
1、ISW型卧式管道离心泵供输送清水及物理化学性质类似于清水的其它液体之用，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度t≤80℃。
2、ISWR卧式热水管道泵广泛适用于：冶金、化工、纺织、造纸以及宾馆饭店等锅炉热水增压循环输送及城市采暖系统，iswr型使用温度t≤120℃。
3、ISWH卧式不锈钢管道离心泵，供输送不含固体颗粒，具有腐蚀性、粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门，使用温度为-20℃～+120℃。
4、ISWB防爆卧式管道离心泵供输送汽油、煤油、柴油等油类产品或易燃、易爆液体，被输送介质温度为-20～ +120℃。
ISW卧式管道离心泵产品特点：
1、运行平稳：泵轴的绝对同心度叶轮优异的动静平衡，保证平稳运行，绝无振动。
2、滴水不漏：不同材质的硬质合金密封，保证了不同介质输送均无泄漏。
3、噪音低：两个低噪音轴承下的水泵，运转平稳，除电机微弱声响，基本无噪声。
4、故障率低：结构简单合理，关键部分采用国际一流品质配套，整机无故障工作时间大大提高。
5、维修方便：更换密封、轴承、简易方便。
6、占地更�。撼隹诳上蜃�、向右、向上三个方向，便于管道布置安装，节省空间。

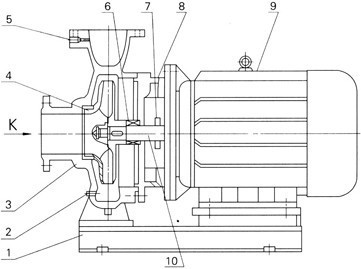

ISW卧式管道离心泵结构图：
|
|
1
|
底座
|
|
2
|
放水孔
|
|
3
|
泵体
|
|
4
|
叶轮
|
|
5
|
取压孔
|
|
6
|
机械密封
|
|
7
|
挡水圈
|
|
8
|
端盖
|
|
9
|
电机
|
|
10
|
轴
|
结构见图：该机组由泵、电机和底座三部分组成。泵结构包括泵体、叶轮、泵盖、机械密封等零部件组成。泵为单级单吸卧式离心式，泵体和泵盖两部份是从叶轮背面处剖分的，即为后开门结构形式。大多数泵的叶轮前、后均设有密封环，并在叶轮后盖板上设有平衡孔，以平衡作用在转子上的轴向力。泵进口为轴向水平吸入，出口为垂直向上布置。泵和电机同轴，电机轴伸端采用双角接触球轴承结构可部分平衡泵的残余轴向力。泵与电机直联，安装时无需校正，具有共同底座，并用JG型隔振器进行隔振。
ISWD低转速卧式管道离心泵附件尺寸
隔振器安装尺寸 SD型隔振垫0.5基本尺寸
ISWD低转速卧式管道离心泵安装方式
1．刚性安装
11KW以上时,隔振器与基础可钻膨胀螺栓相联。说明：7.5KW以下水泵可配隔振垫直接安装在基础上。
2．柔性安装

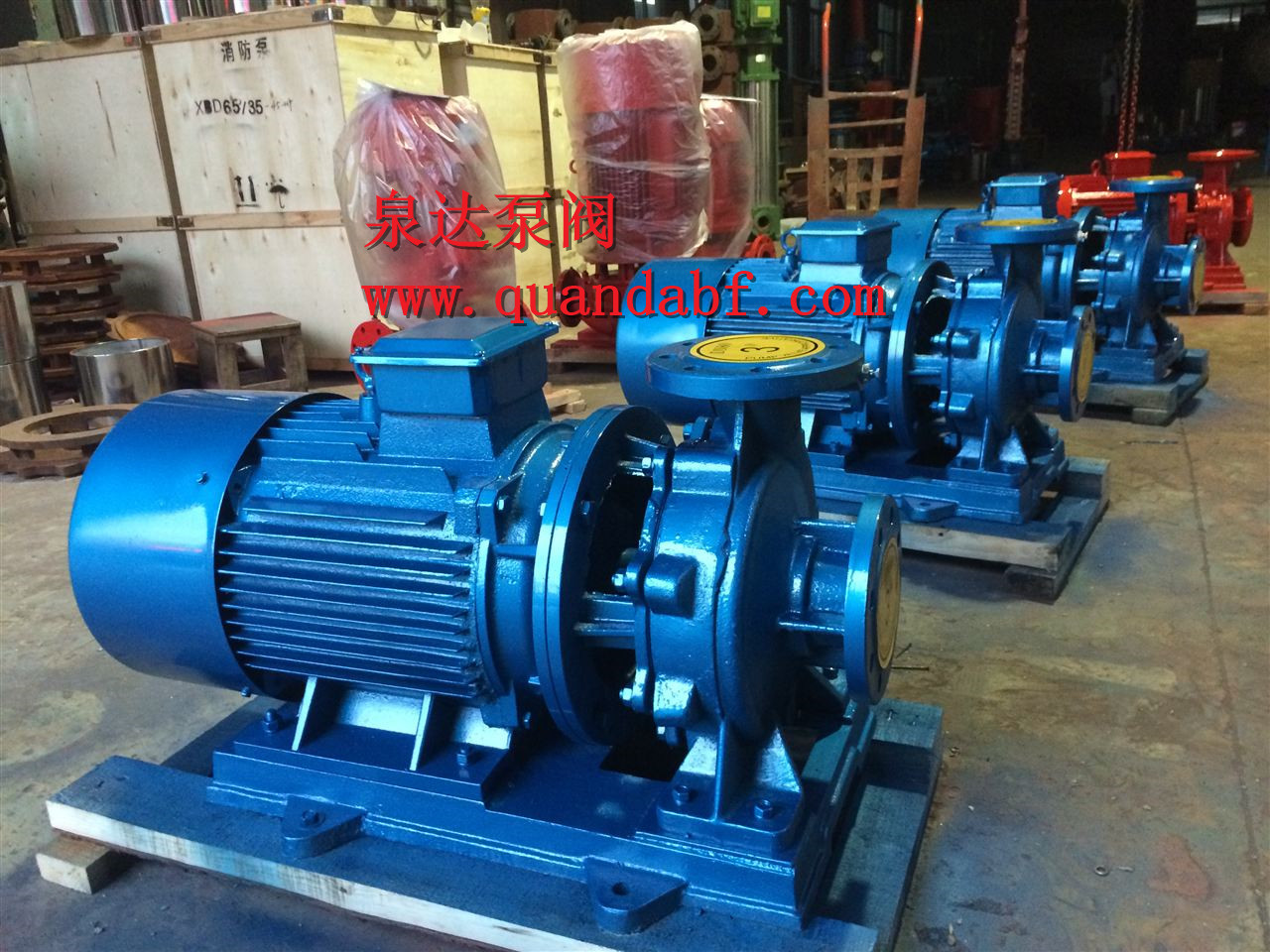

实物图：

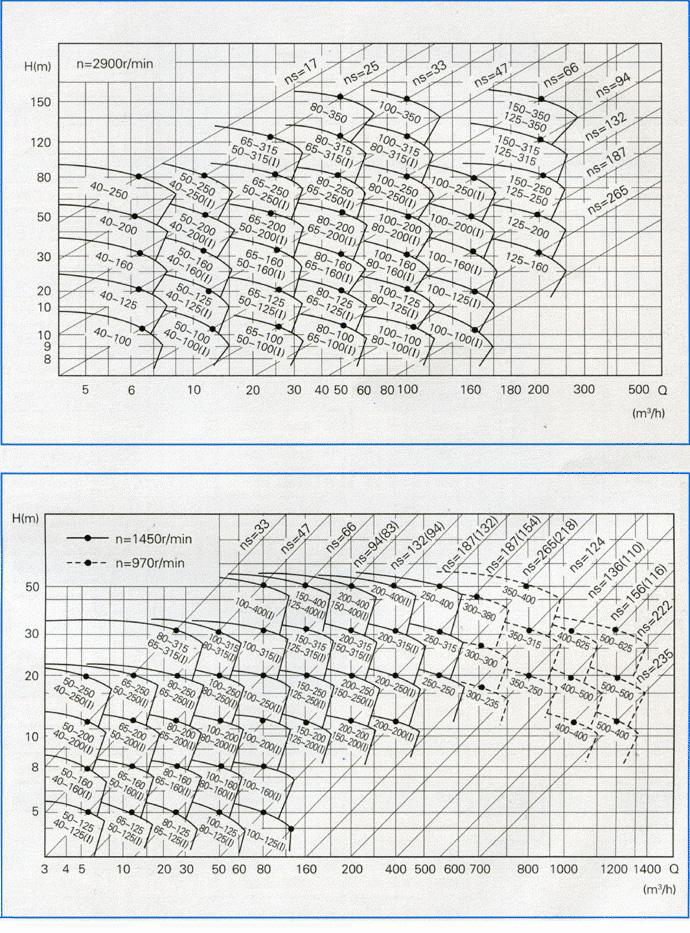

ISW卧式管道离心泵性能参数：
（以下参数只是部分参数更详细参数可以向我们索�。�
ISW、ISWR、ISWH、ISWB型卧式管道离心泵性能参数（高转速2900r/min）：
|
型号
|
流量
(m3/h)
|
扬程
(m)
|
电机功率
(kw)
|
转速
(r/min)
|
效率
(%)
|
汽蚀余量
(m)
|
|
25-125
|
4
|
20
|
0.75
|
2900
|
36
|
2.3
|
|
25-125A
|
3.6
|
16
|
0.55
|
2900
|
35
|
2.3
|
|
25-160
|
4
|
32
|
1.5
|
2900
|
32
|
2.3
|
|
25-160A
|
3.7
|
28
|
1.1
|
2900
|
31
|
2.3
|
|
32-100
|
4.5
|
12.5
|
0.55
|
2900
|
56
|
2.3
|
|
32-100(I)
|
6.3
|
12.5
|
1.1
|
2900
|
54
|
2.0
|
|
32-125
|
4.5
|
20
|
0.75
|
2900
|
45
|
2.3
|
|
32-125(I)
|
6.3
|
20
|
1.1
|
2900
|
43
|
2.3
|
|
32-125A
|
4.0
|
16
|
0.55
|
2900
|
43
|
2.3
|
|
32-160
|
4.5
|
32
|
1.1
|
2900
|
44
|
2.3
|
|
32-160A
|
4.5
|
25
|
1.1
|
2900
|
42
|
2.3
|
|
32-160(I)
|
6.3
|
32
|
2.2
|
2900
|
42
|
2.3
|
|
32-200
|
4.5
|
50
|
3
|
2900
|
45
|
2.3
|
|
32-200A
|
4
|
40
|
2.2
|
2900
|
40
|
2.3
|
|
32-200(I)
|
6.3
|
50
|
4
|
2900
|
33
|
2.0
|
|
40-100
|
6.3
|
12.5
|
0.55
|
2900
|
54
|
2.3
|
|
40-100A
|
5.6
|
10
|
0.37
|
2900
|
52
|
2.3
|
|
40-125
|
6.3
|
20
|
1.1
|
2900
|
46
|
2.3
|
|
40-125A
|
5.6
|
16
|
0.75
|
2900
|
45
|
2.3
|
|
40-160
|
6.3
|
32
|
2.2
|
2900
|
40
|
2.3
|
|
40-160A
|
5.9
|
28
|
1.5
|
2900
|
39
|
2.3
|
|
40-160B
|
5.2
|
24
|
1.1
|
2900
|
38
|
2.3
|
|
40-200
|
6.3
|
50
|
4
|
2900
|
33
|
2.3
|
|
40-200A
|
5.9
|
44
|
3
|
2900
|
31
|
2.3
|
|
40-200B
|
5.5
|
38
|
2.2
|
2900
|
29
|
2.3
|
|
40-250
|
6.3
|
80
|
7.5
|
2900
|
28
|
2.3
|
|
40-250A
|
5.9
|
70
|
5.5
|
2900
|
28
|
2.3
|
|
40-250B
|
5.5
|
60
|
4
|
2900
|
27
|
2.3
|
|
40-100(I)
|
12.5
|
12.5
|
1.1
|
2900
|
62
|
2.3
|
|
40-125(I)
|
12.5
|
20
|
1.5
|
2900
|
60
|
2.3
|
|
40-125(I)A
|
11.2
|
17.2
|
1.1
|
2900
|
58
|
2.3
|
|
40-160(I)
|
12.5
|
32
|
3
|
2900
|
52
|
2.3
|
|
40-160(I)A
|
11.7
|
28
|
2.2
|
2900
|
51
|
2.3
|
|
40-160(I)B
|
10.5
|
22.5
|
1.5
|
2900
|
50
|
2.3
|
|
40-200(I)
|
12.5
|
50
|
5.5
|
2900
|
46
|
2.3
|
|
40-200(I)A
|
11.7
|
40
|
4
|
2900
|
45
|
2.3
|
|
40-200(I)B
|
10.5
|
35
|
3
|
2900
|
44
|
2.3
|
|
40-250(I)
|
12.5
|
80
|
11
|
2900
|
38
|
2.3
|
|
40-250(I)A
|
11.7
|
70
|
7.5
|
2900
|
38
|
2.3
|
|
40-250(I)B
|
10.8
|
60
|
7.5
|
2900
|
37
|
2.3
|
|
50-100
|
12.5
|
12.5
|
1.1
|
2900
|
62
|
2.3
|
|
50-125
|
12.5
|
20
|
1.5
|
2900
|
58
|
2.3
|
|
50-125A
|
11.2
|
17.2
|
1.1
|
2900
|
57
|
2.3
|
|
50-160
|
12.5
|
32
|
3
|
2900
|
52
|
2.3
|
|
50-160A
|
11.7
|
28
|
2.2
|
2900
|
51
|
2.3
|
|
50-160B
|
10.5
|
22.5
|
1.5
|
2900
|
50
|
2.3
|
|
50-200
|
12.5
|
50
|
5.5
|
2900
|
46
|
2.3
|
|
50-200A
|
11.7
|
44.5
|
4
|
2900
|
45
|
2.3
|
|
50-200B
|
10.5
|
35
|
3
|
2900
|
44
|
2.3
|
|
50-250
|
12.5
|
80
|
11
|
2900
|
38
|
2.3
|
|
50-250A |
11.7
|
70
|
7.5
|
2900
|
38
|
2.3
|
|
50-250B |
10.8
|
60
|
7.5
|
2900
|
37
|
2.3
|
|
50-100(I) |
25
|
12.5
|
1.5
|
2900
|
69
|
2.5
|
|
50-100(I)A |
22.4
|
10
|
1.1
|
2900
|
67
|
2.5
|
|
50-125(I) |
25
|
20
|
3
|
2900
|
68
|
2.5
|
|
50-125(I)A |
22.4
|
16
|
2.2
|
2900
|
66
|
2.5
|
|
50-160(I) |
25
|
32
|
4
|
2900
|
63
|
2.5
|
|
50-160(I)A |
23.4
|
28
|
4
|
2900
|
62
|
2.5
|
|
50-160(I)B |
21.6
|
24
|
3
|
2900
|
58
|
2.5
|
|
50-200(I) |
25
|
50
|
7.5
|
2900
|
58
|
2.5
|
|
50-200(I)A |
23.4
|
44
|
7.5
|
2900
|
57
|
2.5
|
|
50-200(I)B |
21.6
|
37
|
5.5
|
2900
|
55
|
2.5
|
|
50-250(I) |
25
|
80
|
15
|
2900
|
50
|
2.5
|
|
50-250(I)A |
23.4
|
70
|
11
|
2900
|
50
|
2.5
|
|
50-250(I)B |
21.6
|
60
|
11
|
2900
|
49
|
2.5
|
|
50-315(I) |
25
|
125
|
30
|
2900
|
40
|
2.5
|
|
50-315(I)A |
23.4
|
110
|
22
|
2900
|
40
|
2.5
|
|
50-315(I)B |
21.6
|
93
|
18.5
|
2900
|
39
|
2.5
|
|
65-100 |
25
|
12.5
|
1.5
|
2900
|
69
|
2.5
|
|
65-100A |
22.4
|
10
|
1.1
|
2900
|
67
|
2.5
|
|
65-125 |
25
|
20
|
3
|
2900
|
68
|
2.5
|
|
65-125A |
22.4
|
16
|
2.2
|
2900
|
66
|
2.5
|
|
65-160 |
25
|
32
|
4
|
2900
|
63
|
2.5
|
|
65-160A |
23.4
|
28
|
4
|
2900
|
62
|
2.5
|
|
65-160B |
21.6
|
24
|
3
|
2900
|
58
|
2.5
|
|
65-200 |
25
|
50
|
7.5
|
2900
|
58
|
2.5
|
|
65-200A |
23.4
|
44
|
7.5
|
2900
|
57
|
2.5
|
|
65-200B |
21.6
|
37
|
5.5
|
2900
|
55
|
2.5
|
|
65-250 |
25
|
80
|
15
|
2900
|
50
|
2.5
|
|
65-250A |
23.4
|
70
|
11
|
2900
|
50
|
2.5
|
|
65-250B |
21.6
|
60
|
11
|
2900
|
49
|
2.5
|
|
65-315 |
25
|
125
|
30
|
2900
|
40
|
2.5
|
|
65-315A |
23.4
|
110
|
22
|
2900
|
40
|
2.5
|
|
65-315B |
21.6
|
93
|
18.5
|
2900
|
39
|
2.5
|
|
65-100(I) |
50
|
12.5
|
3
|
2900
|
73
|
3.0
|
|
65-100(I)A |
44.8
|
10
|
2.2
|
2900
|
72
|
3.0
|
|
65-125(I) |
50
|
20
|
5.5
|
2900
|
72.5
|
3.0
|
|
65-125(I)A |
44.8
|
16
|
4
|
2900
|
71
|
3.0
|
|
65-160(I) |
50
|
32
|
7.5
|
2900
|
71
|
3.0
|
|
65-160(I)A |
46.8
|
28
|
7.5
|
2900
|
70
|
3.0
|
|
65-160(I)B |
43.2
|
24
|
5.5
|
2900
|
69
|
3.0
|
|
65-200(I) |
50
|
50
|
15
|
2900
|
67
|
3.0
|
|
65-200(I)A |
46.8
|
44
|
11
|
2900
|
66
|
3.0
|
|
65-200(I)B |
43
|
37
|
7.5
|
2900
|
65
|
3.0
|
|
65-250(I) |
50
|
80
|
22
|
2900
|
59
|
3.0
|
|
65-250(I)A |
46.8
|
70
|
18.5
|
2900
|
59
|
3.0
|
|
65-250(I)B |
43
|
60
|
15
|
2900
|
58
|
3.0
|
|
65-315(I) |
50
|
125
|
37
|
2900
|
54
|
3.0
|
|
65-315(I)A |
45.8
|
105
|
30
|
2900
|
54
|
3.0
|
|
65-315(I)B |
43
|
93
|
30
|
2900
|
53
|
3.0
|
|
80-100 |
50
|
12.5
|
3
|
2900
|
73
|
3.0
|
|
80-100A |
44.8
|
10
|
2.2
|
2900
|
72
|
3.0
|
|
80-125 |
50
|
20
|
5.5
|
2900
|
72.5
|
3.0
|
|
80-125A |
44.8
|
16
|
4
|
2900
|
71
|
3.0
|
|
80-160 |
50
|
32
|
7.5
|
2900
|
71
|
3.0
|
|
80-160A |
46.8
|
28
|
7.5
|
2900
|
70
|
3.0
|
|
80-160B |
43.2
|
24
|
5.5
|
2900
|
69
|
3.0
|
|
80-200 |
50
|
50
|
15
|
2900
|
67
|
3.0
|
|
80-200A |
46.8
|
44
|
11
|
2900
|
66
|
3.0
|
|
80-200B |
43
|
37
|
7.5
|
2900
|
65
|
3.0
|
|
80-250 |
50
|
80
|
22
|
2900
|
59
|
3.0
|
|
80-250A |
46.8
|
70
|
18.5
|
2900
|
59
|
3.0
|
|
80-250B |
43
|
60
|
15
|
2900
|
58
|
3.0
|
|
80-315 |
50
|
125
|
37
|
2900
|
54
|
3.0
|
|
80-315A |
45.8
|
105
|
30
|
2900
|
54
|
3.0
|
|
80-315B |
43
|
93
|
30
|
2900
|
53
|
3.0
|
|
80-315C |
41
|
85
|
22
|
2900
|
51
|
3.0
|
|
80-350 |
50
|
150
|
55
|
2900
|
66
|
3.0
|
|
80-350A |
44
|
142
|
45
|
2900
|
65
|
3.0
|
|
80-350B |
40
|
135
|
37
|
2900
|
63
|
3.0
|
|
80-100(I) |
100
|
12.5
|
5.5
|
2900
|
76
|
4.5
|
|
80-100(I)A |
89
|
10
|
4
|
2900
|
74
|
4.5
|
|
80-125(I) |
100
|
20
|
11
|
2900
|
76
|
4.5
|
|
80-125(I)A |
89
|
16
|
7.5
|
2900
|
74
|
4.5
|
|
80-160(I) |
100
|
32
|
15
|
2900
|
76
|
4.5
|
|
80-160(I)A |
93.5
|
28
|
11
|
2900
|
74
|
4.5
|
|
80-160(I)B |
86.4
|
24
|
11
|
2900
|
72
|
4.5
|
|
80-200(I) |
100
|
50
|
22
|
2900
|
74
|
4.0
|
|
80-200(I)A |
93.5
|
44
|
18.5
|
2900
|
73
|
4.0
|
|
80-200(I)B |
86.4
|
37
|
15
|
2900
|
71
|
4.0
|
|
80-250(I) |
100
|
80
|
37
|
2900
|
69
|
4.0
|
|
80-250(I)A |
93.5
|
70
|
30
|
2900
|
68
|
4.0
|
|
80-250(I)B |
86.4
|
60
|
30
|
2900
|
66
|
4.0
|
|
80-315(I) |
100
|
125
|
75
|
2900
|
66
|
4.0
|
|
80-315(I)A |
93.5
|
110
|
55
|
2900
|
66
|
4.0
|
|
80-315(I)B |
86.4
|
93
|
45
|
2900
|
65
|
4.0
|
|
80-315(I)C |
82
|
85
|
37
|
2900
|
63
|
4.0
|
|
100-100 |
100
|
12.5
|
5.5
|
2900
|
76
|
4.5
|
|
100-100A |
89
|
10
|
4
|
2900
|
74
|
4.5
|
|
100-125 |
100
|
20
|
11
|
2900
|
76
|
4.5
|
|
100-125A |
89
|
16
|
7.5
|
2900
|
74
|
4.5
|
|
100-160 |
100
|
32
|
15
|
2900
|
76
|
4.5
|
|
100-160A |
93.5
|
28
|
11
|
2900
|
74
|
4.5
|
|
100-160B |
86.4
|
24
|
11
|
2900
|
72
|
4.5
|
|
100-200 |
100
|
50
|
22
|
2900
|
74
|
4.0
|
|
100-200A |
93.5
|
44
|
18.5
|
2900
|
73
|
4.0
|
|
100-200B |
86.4
|
37
|
15
|
2900
|
71
|
4.0
|
|
100-250 |
100
|
80
|
37
|
2900
|
69
|
4.0
|
|
100-250A |
93.5
|
70
|
30
|
2900
|
68
|
4.0
|
|
100-250B |
86.4
|
60
|
30
|
2900
|
66
|
4.0
|
|
100-315 |
100
|
125
|
75
|
2900
|
66
|
4.0
|
|
100-315A |
93.5
|
110
|
55
|
2900
|
66
|
4.0
|
|
100-315B |
86.4
|
93
|
45
|
2900
|
65
|
4.0
|
|
100-100(I) |
160
|
12.5
|
11
|
2900
|
73
|
4.5
|
|
100-125(I) |
160
|
20
|
15
|
2900
|
74
|
4.5
|
|
100-125(I)A
|
143
|
16
|
11
|
2900
|
72
|
4.5
|
|
100-160(I)
|
160
|
32
|
22
|
2900
|
79
|
5.6
|
|
100-160(I)A
|
150
|
28
|
18.5
|
2900
|
76
|
5.0
|
|
100-200(I)
|
160
|
50
|
37
|
2900
|
79
|
5.2
|
|
100-200(I)A
|
150
|
45
|
30
|
2900
|
74
|
4.5
|
|
100-200(I)B
|
138
|
40
|
22
|
2900
|
72
|
4.5
|
|
100-250(I)
|
160
|
80
|
55
|
2900
|
77
|
4.8
|
|
100-250(I)A
|
140
|
70
|
45
|
2900
|
72
|
4.5
|
|
100-250(I)B
|
100
|
65
|
37
|
2900
|
70
|
4.5
|
|
100-350
|
100
|
150
|
90
|
2900
|
57
|
4.0
|
|
100-350A
|
87
|
142
|
75
|
2900
|
75
|
4.0
|
|
100-350B
|
82
|
135
|
55
|
2900
|
75
|
4.0
|
|
125-100
|
160
|
12.5
|
11
|
2900
|
82
|
4.0
|
|
125-100A
|
143
|
10
|
7.5
|
2900
|
77
|
4.0
|
|
125-125
|
160
|
20
|
15
|
2900
|
80
|
4.0
|
|
125-125A
|
143
|
16
|
11
|
2900
|
77
|
4.0
|
|
125-160
|
200
|
32
|
30
|
2900
|
78
|
4.0
|
|
125-160A
|
187
|
28
|
22
|
2900
|
76
|
4.0
|
|
125-160B
|
180
|
24.5
|
18.5
|
2900
|
73
|
4.0
|
|
125-200
|
200
|
50
|
45
|
2900
|
77
|
5.5
|
|
125-200A
|
187
|
44
|
37
|
2900
|
76
|
5.5
|
|
125-200B
|
172
|
37
|
30
|
2900
|
75
|
5.5
|
|
125-250
|
200
|
80
|
75
|
2900
|
75
|
5.0
|
|
125-250A
|
187
|
70
|
55
|
2900
|
74
|
5.5
|
|
125-250B
|
172
|
60
|
45
|
2900
|
73
|
5.5
|
|
125-315
|
200
|
125
|
110
|
2900
|
70
|
5.0
|
|
125-315A
|
187
|
110
|
90
|
2900
|
70
|
5.0
|
|
125-315B
|
172
|
93
|
75
|
2900
|
69
|
5.0
|
|
125-315C
|
160
|
78
|
55
|
2900
|
67
|
5.0
|
|
150-125
|
160
|
20
|
11
|
2900
|
76
|
4.0
|
|
150-125A
|
150
|
16
|
7.5
|
2900
|
77
|
4.0
|
|
150-160
|
160
|
32
|
22
|
2900
|
75
|
4.0
|
|
150-160A
|
150
|
28
|
18.5
|
2900
|
76
|
4.0
|
|
150-160B
|
140
|
24
|
15
|
2900
|
73
|
4.0
|
|
150-200
|
160
|
50
|
37
|
2900
|
77
|
5.5
|
|
150-200A
|
150
|
44
|
30
|
2900
|
76
|
5.5
|
|
150-200B
|
140
|
38
|
22
|
2900
|
75
|
5.5
|
|
150-250
|
200
|
80
|
75
|
2900
|
75
|
5.0
|
|
150-250A
|
187
|
70
|
55
|
2900
|
74
|
5.5
|
|
150-250B
|
172
|
60
|
45
|
2900
|
73
|
5.5
|
|
150-315
|
200
|
125
|
110
|
2900
|
70
|
5.0
|
|
150-315A
|
187
|
110
|
90
|
2900
|
70
|
5.0
|
|
150-315B
|
172
|
93
|
75
|
2900
|
69
|
5.0
|
ISW、ISWR、ISWH、ISWB型卧式管道离心泵性能参数
（低转速1450、970r/min）：
|
型号
|
流量
(m3/h)
|
扬程
(m)
|
电机功率
(kw)
|
转速
(r/min)
|
|
40-125(I) |
6.3
|
5
|
0.55
|
1450
|
|
40-160(I) |
6.3
|
8
|
0.55
|
1450
|
|
40-160(I)A |
5.5
|
6
|
0.55
|
1450
|
|
40-200(I) |
6.3
|
12.5
|
0.75
|
1450
|
|
40-200(I)A |
5.8
|
11
|
0.55
|
1450
|
|
40-250(I) |
6.3
|
20
|
1.5
|
1450
|
|
40-250(I)A |
5.8
|
17
|
1.1
|
1450
|
|
50-125 |
6.3
|
5
|
0.55
|
1450
|
|
50-160 |
6.3
|
8
|
0.55
|
1450
|
|
50-160A |
5.5
|
6
|
0.55
|
1450
|
|
50-200 |
6.3
|
12.5
|
0.75
|
1450
|
|
50-200A |
5.8
|
11
|
0.55
|
1450
|
|
50-250 |
6.3
|
20
|
1.5
|
1450
|
|
50-250A |
5.8
|
17
|
1.1
|
1450
|
|
50-125(I) |
12.5
|
5
|
0.55
|
1450
|
|
50-160(I) |
12.5
|
8
|
0.75
|
1450
|
|
50-160(I)A |
11
|
6
|
0.55
|
1450
|
|
50-200(I) |
12.5
|
12.5
|
1.1
|
1450
|
|
50-200(I)A |
11.2
|
10
|
0.75
|
1450
|
|
50-250(I) |
12.5
|
20
|
2.2
|
1450
|
|
50-250(I)A |
11.7
|
17.5
|
1.5
|
1450
|
|
50-250(I)B |
10
|
13
|
1.1
|
1450
|
|
50-315(I) |
12.5
|
32
|
4
|
1450
|
|
50-315(I)A |
11.7
|
28
|
3
|
1450
|
|
50-315(I)B |
10
|
21
|
3
|
1450
|
|
65-125 |
12.5
|
5
|
0.55
|
1450
|
|
65-160 |
12.5
|
8
|
0.75
|
1450
|
|
65-160A |
11
|
6
|
0.55
|
1450
|
|
65-200 |
12.5
|
12.5
|
1.1
|
1450
|
|
65-200A |
11.2
|
10
|
0.75
|
1450
|
|
65-250 |
12.5
|
20
|
2.2
|
1450
|
|
65-250A |
11.7
|
17.5
|
1.5
|
1450
|
|
65-250B |
10
|
13
|
1.1
|
1450
|
|
65-315 |
12.5
|
32
|
4
|
1450
|
|
65-315A |
11.7
|
28
|
3
|
1450
|
|
65-315B |
10
|
21
|
3
|
1450
|
|
65-125(I) |
25
|
5
|
0.75
|
1450
|
|
65-160(I) |
25
|
8
|
1.5
|
1450
|
|
65-160(I)A |
22
|
6
|
1.1
|
1450
|
|
65-200(I) |
25
|
12.5
|
2.2
|
1450
|
|
65-200(I)A |
23.3
|
11
|
1.5
|
1450
|
|
65-250(I) |
25
|
20
|
3
|
1450
|
|
65-250(I)A |
22.2
|
15.8
|
2.2
|
1450
|
|
65-250(I)B |
20
|
12.8
|
1.54
|
1450
|
|
65-315(I) |
25
|
32
|
5.5
|
1450
|
|
65-315(I)A |
22.5
|
26
|
4
|
1450
|
|
65-315(I)B |
20
|
21
|
3
|
1450
|
|
80-125 |
25
|
5
|
0.75
|
1450
|
|
80-160 |
25
|
8
|
1.5
|
1450
|
|
80-160A |
22
|
6
|
1.1
|
1450
|
|
80-200 |
25
|
12.5
|
2.2
|
1450
|
|
80-200A |
23.3
|
11
|
1.5
|
1450
|
|
80-250 |
25
|
20
|
3
|
1450
|
|
80-250A
|
22.2
|
15.8
|
2.2
|
1450
|
|
80-250B
|
20
|
12.8
|
1.5
|
1450
|
|
80-315
|
25
|
32
|
5.5
|
1450
|
|
80-315A
|
22.5
|
26
|
4
|
1450
|
|
80-315B
|
20
|
21
|
3
|
1450
|
|
80-125(I)
|
50
|
5
|
1.5
|
1450
|
|
80-160(I)
|
50
|
8
|
2.2
|
1450
|
|
80-160(I)A
|
44.7
|
6
|
1.5
|
1450
|
|
80-160(I)B |
43.2
|
5.8
|
1.5
|
1450
|
|
80-200(I) |
50
|
12.5
|
4
|
1450
|
|
80-200(I)A |
44.7
|
10
|
3
|
1450
|
|
80-250(I) |
50
|
20
|
5.5
|
1450
|
|
80-250(I)A |
46
|
17
|
4
|
1450
|
|
80-250(I)B |
40.5
|
13
|
3
|
1450
|
|
80-315(I) |
50
|
32
|
11
|
1450
|
|
80-315(I)A |
46
|
27.9
|
7.5
|
1450
|
|
80-315(I)B |
40.5
|
21
|
5.5
|
1450
|
|
100-125 |
50
|
5
|
1.5
|
1450
|
|
100-160 |
50
|
8
|
2.2
|
1450
|
|
100-160A |
46
|
6
|
1.5
|
1450
|
|
100-200 |
50
|
12.5
|
4
|
1450
|
|
100-200A |
44.7
|
10
|
3
|
1450
|
|
100-250 |
50
|
20
|
5.5
|
1450
|
|
100-250A |
46
|
17
|
4
|
1450
|
|
100-250B |
40.5
|
13
|
3
|
1450
|
|
100-315 |
50
|
32
|
11
|
1450
|
|
100-315A |
46
|
27.9
|
7.5
|
1450
|
|
100-315B |
40.5
|
21
|
5.5
|
1450
|
|
100-125(I) |
80
|
5
|
2.2
|
1450
|
|
100-160(I) |
80
|
8
|
3
|
1450
|
|
100-160(I)A |
72
|
6.5
|
2.2
|
1450
|
|
100-200(I) |
80
|
12.5
|
5.5
|
1450
|
|
100-200(I)A |
72
|
10
|
4
|
1450
|
|
100-250(I) |
80
|
20
|
11
|
1450
|
|
100-250(I)A |
75
|
17.5
|
7.5
|
1450
|
|
100-250(I)B |
69
|
15
|
5.5
|
1450
|
|
100-315(I) |
80
|
32
|
15
|
1450
|
|
100-315(I)A |
75
|
27.5
|
11
|
1450
|
|
100-315(I)B |
70
|
24
|
11
|
1450
|
|
100-400(I) |
80
|
50
|
22
|
1450
|
|
100-400(I)A |
75
|
44
|
18.5
|
1450
|
|
100-400(I)B |
70
|
38
|
15
|
1450
|
|
125-125 |
100
|
5
|
2.2
|
1450
|
|
125-160 |
100
|
8
|
4
|
1450
|
|
125-160A |
87
|
6
|
4
|
1450
|
|
125-200 |
100
|
12.5
|
7.5
|
1450
|
|
125-200A |
89
|
10
|
5.5
|
1450
|
|
125-250 |
100
|
220
|
11
|
1450
|
|
125-250A |
93.5
|
17.5
|
7.5
|
1450
|
|
125-250B |
87
|
15
|
7.5
|
1450
|
|
125-315 |
100
|
32
|
15
|
1450
|
|
125-315A |
91
|
27
|
11
|
1450
|
|
125-315B |
87
|
24
|
11
|
1450
|
|
125-400 |
100
|
50
|
30
|
1450
|
|
125-400A |
94
|
44
|
22
|
1450
|
|
125-400B |
87
|
37.5
|
18.5
|
1450
|
|
125-200(I) |
160
|
12.5
|
11
|
1450
|
|
125-200(I)A |
143
|
10
|
7.5
|
1450
|
|
125-250(I) |
160
|
20
|
15
|
1450
|
|
125-250(I)A |
147
|
17
|
11
|
1450
|
|
125-250(I)B |
134
|
14
|
7.5
|
1450
|
|
125-315(I) |
160
|
32
|
22
|
1450
|
|
125-315(I)A |
150
|
28
|
18.5
|
1450
|
|
125-315(I)B |
138
|
24
|
15
|
1450
|
|
125-400(I) |
160
|
50
|
37
|
1450
|
|
125-400(I)A |
150
|
44
|
30
|
1450
|
|
125-400(I)B |
138
|
38
|
30
|
1450
|
|
150-200 |
160
|
12.5
|
11
|
1450
|
|
150-200A |
143
|
10
|
7.5
|
1450
|
|
150-250 |
160
|
20
|
15
|
1450
|
|
150-250A |
147
|
17
|
11
|
1450
|
|
150-250B |
134
|
14
|
7.5
|
1450
|
|
150-315 |
160
|
32
|
22
|
1450
|
|
150-315A |
150
|
28
|
18.5
|
1450
|
|
150-315B |
138
|
24
|
15
|
1450
|
|
150-400 |
160
|
50
|
37
|
1450
|
|
150-400A |
150
|
44
|
30
|
1450
|
|
150-400B |
138
|
38
|
30
|
1450
|
|
150-200(I) |
200
|
12.5
|
15
|
1450
|
|
150-200(I)A |
179
|
10
|
11
|
1450
|
|
150-250(I) |
200
|
20
|
18.5
|
1450
|
|
150-250(I)A |
187
|
17.5
|
15
|
1450
|
|
150-250(I)B |
173
|
14
|
11
|
1450
|
|
150-315(I) |
200
|
32
|
30
|
1450
|
|
150-315(I)A |
187
|
28
|
22
|
1450
|
|
150-315(I)B |
173
|
24
|
18.5
|
1450
|
|
150-400(I) |
200
|
50
|
45
|
1450
|
|
150-400(I)A |
187
|
44
|
37
|
1450
|
|
150-400(I)B |
173
|
37.5
|
30
|
1450
|
|
200-200 |
200
|
12.5
|
15
|
1450
|
|
200-200A |
179
|
10
|
11
|
1450
|
|
200-250 |
200
|
20
|
18.5
|
1450
|
|
200-250A |
187
|
17.5
|
15
|
1450
|
|
200-250B |
173
|
14
|
11
|
1450
|
|
200-315 |
200
|
32
|
30
|
1450
|
|
200-315A |
187
|
28
|
22
|
1450
|
|
200-315B |
173
|
24
|
18.5
|
1450
|
|
200-400 |
200
|
50
|
45
|
1450
|
|
200-400A |
187
|
44
|
37
|
1450
|
|
200-400B |
173
|
37.5
|
30
|
1450
|
|
200-200(I) |
400
|
12.5
|
22
|
1450
|
|
200-200(I)A |
358
|
10
|
18.5
|
1450
|
|
200-250(I) |
400
|
20
|
30
|
1450
|
|
200-250(I)A |
358
|
16
|
22
|
1450
|
|
200-250(I)B |
322
|
13
|
18.5
|
1450
|
|
200-315(I) |
400
|
32
|
55
|
1450
|
|
200-315(I)A |
374
|
28
|
45
|
1450
|
|
200-315(I)B |
346
|
24
|
37
|
1450
|
|
200-400(I) |
400
|
50
|
90
|
1450
|
|
200-400(I)A |
374
|
44
|
75
|
1450
|
|
200-400(I)B |
347
|
38
|
55
|
1450
|
|
200-400(I)C |
320
|
32
|
45
|
1450
|
|
250-250 |
550
|
20
|
45
|
1450
|
|
250-250A |
490
|
16
|
37
|
1450
|
|
250-315 |
550
|
32
|
75
|
1450
|
|
250-315A |
515
|
28
|
55
|
1450
|
|
250-315B |
476
|
24
|
45
|
1450
|
|
250-400 |
550
|
50
|
110
|
1450
|
|
250-400A |
515
|
44
|
90
|
1450
|
|
250-400B |
476
|
37.5
|
75
|
1450
|
|
300-400 |
720
|
50
|
132
|
1450
|
|
300-400A |
662
|
44
|
110
|
1450
|
|
300-400B |
609
|
38
|
90
|
1450
|
|
300-400C |
561
|
33
|
75
|
1450
|
|
300-460 |
720
|
65
|
200
|
1450
|
|
300-460A |
662
|
55
|
160
|
1450
|
|
300-460B |
609
|
45
|
110
|
1450
|
|
300-460C |
561
|
38
|
90
|
1450
|
|
300-510 |
720
|
80
|
250
|
1450
|
|
300-510A |
662
|
70.5
|
200
|
1450
|
|
300-510B |
609
|
62
|
160
|
1450
|
|
300-510C |
561
|
54.5
|
132
|
1450
|
|
300-235 |
720
|
18
|
55
|
970
|
|
300-235A |
657
|
15
|
45
|
970
|
|
300-300 |
720
|
28
|
75
|
970
|
|
300-300A |
666
|
24
|
75
|
970
|
|
300-300B |
623
|
21
|
55
|
970
|
|
300-380 |
720
|
44
|
132
|
970
|
|
300-380A |
666
|
38
|
110
|
970
|
|
300-380B |
623
|
33
|
90
|
970
|
|
350-250 |
800
|
20
|
75
|
970
|
|
350-250A |
715
|
16
|
55
|
970
|
|
350-315 |
800
|
32
|
90
|
970
|
|
350-315A |
748
|
28
|
75
|
970
|
|
350-315B |
692
|
24
|
75
|
970
|
|
350-400 |
800
|
50
|
160
|
970
|
|
350-400A |
750
|
44
|
132
|
970
|
|
350-400B |
697
|
38
|
110
|
970
|
|
400-400 |
1080
|
12.5
|
55
|
970
|
|
400-400A |
966
|
10
|
45
|
970
|
|
400-500 |
1080
|
20
|
90
|
970
|
|
400-500A |
966
|
17
|
75
|
970
|
|
400-500B |
935
|
15
|
55
|
970
|
|
400-625 |
1080
|
32
|
132
|
970
|
|
400-625A |
996
|
27
|
110
|
970
|
|
400-625B |
935
|
24
|
90
|
970
|
|
500-400 |
1200
|
12.5
|
75
|
970
|
|
500-400A |
1073
|
10
|
55
|
970
|
|
500-500 |
1200
|
20
|
110
|
970
|
|
500-500A |
1106
|
17
|
90
|
970
|
|
500-500B |
1040
|
15
|
75
|
970
|
|
500-625 |
1200
|
32
|
160
|
970
|
|
500-625A |
1106
|
27
|
132
|
970
|
|
500-625B |
1040
|
24
|
110
|
970
|
注：以上参数只是部分性能参数如没有选到合适的型号参数可以向我们索取
ISW卧式管道离心泵安装尺寸
ISW型卧式管道离心泵（曲线图谱）
ISW型卧式管道离心泵维修与保养：
|
故障现象 |
故障原因 |
排除方法 |
|
1、水泵不出水 |
a、进出口阀门未打开，进出管路堵塞，流道叶轮堵塞。
b、电机运行方向不对，电机缺相转速很慢。
c、吸入管漏气。
d、泵没灌满液体，泵腔内有空气。
e、进口供水不足，吸程过高，底阀漏水。
f、管路阻力过大，泵选型不当。 |
a、检查，去除堵塞物。
b、调整电机方向，紧固电机接线。
c、拧紧各密封面，排除漏气。
d、灌满液体并打开排气阀，排尽空气。
e、�；�，检查、调整（并网自来水管或带吸程使用易出现此现象）。
f、减少管路弯道，重新选泵。 |
|
2、水泵流量不足 |
a、先按1.原因检查。
b、管道、泵流道叶轮部分堵塞，水垢陈积，阀门开度不足。
c、电压偏低。
d、叶轮磨损。 |
a、先按1.排除。
b、去除堵塞物，重新调整阀门开度。
c、稳压。
d、更换叶轮。 |
|
3、功率过大 |
a、超过额定流量使用。
b、吸程过高。
c、泵轴承磨损。 |
a、调节流量，关小出口阀门。
b、降低。
c、更换轴承。 |
|
4、杂音振动 |
a、管路支撑不稳。
b、液体混有气体。
c、产生汽蚀。
d、轴承损坏。
e、电机超载发热运行。 |
a、稳固管路。
b、提高吸入压力排气。
c、降低真空度。
d、更换轴承。
e、调整按5。 |
|
5、电机发热 |
a、流量过大，超载运行。
b、碰擦。
c、电机轴承损坏。
d、电压不足。 |
a、关小出口阀。
b、检查排除。
c、更换轴承。
d、稳压。 |
|
6、水泵漏水 |
a、机械密封磨损。
b、泵体有砂孔或破裂。
c、密封面不平整。
d、安装螺栓松懈。 |
a、更换。
b、焊补或更换。
c、修整。
d、紧固。
|
ISW型卧式管道离心泵启动、运转与停车：
(一)起动、运转：
1、用手拨转电机风叶，叶轮应无卡磨现象，转动灵活。
2、用手盘动泵以使润滑液进入机械密封端面。
3、灌水排气，打开进口阀，使液体充分进入泵腔内，直至整个管路充满液体，并保证进口管路的密封性。
4、关闭出口阀，以减少起动电流。
5、接通电源，点起动确定正确运行方向，从电机风叶端看为顺时针旋转。
6、逐步调节出口阀的开度，尽量使泵在额定状态工作。
7、泵在运转过程中，如发现噪音或不寻常的声音时，应立即停车检查。
8、正�；得芊庑孤┯π∮�3滴／分，检查电机，轴承处温升<70℃，超过此值应检查原因。
(二)停车：
1、 关闭吐出管路阀门。
2、 切断电源，停止电机运行。
3、 关闭进口阀。
4、 泵长期停用，应放尽泵内液体。
ISW型卧式离心泵特别说明
7.5KW以下的卧式离心泵可配隔震垫直接安装在基础上。
7.5KW以上的卧式离心泵，可与浇铸基础直接安装，亦可采用我单位IS联接板配合隔震器安装、隔震器的安装方法同立式离心泵配套的隔震器的尺寸，与ISG系列中相同规格水泵的隔震器尺寸相同。
相关产品：
SGB立式防爆管道泵 IHGB立式不锈钢防爆管道离心泵 SG管道增压泵 SGR立式热水管道泵 ISWR卧式热水管道泵
GW管道排污泵 ISWH卧式不锈钢管道离心泵 CDLF不锈钢立式多级管道泵 SGR热水管道泵
SGP立式不锈钢管道泵 YG防爆管道离心泵 ISWB防爆管道离心泵 GDL立式多级管道泵 IHG不锈钢管道泵 ISG管道离心泵
产品名称：
