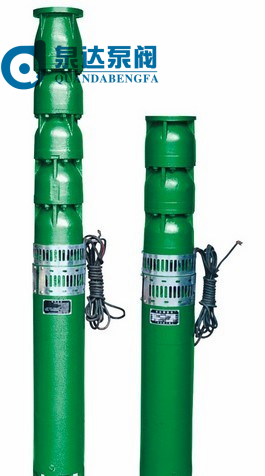

QJ型多级潜水泵,深井泵是将深井泵中的地下水提到地面的工具。永嘉泉达泵阀制造有限公司生产。它把电动机与水泵装在一起，放到井中去，直接由电动机驱动水泵的叶轮旋转，将井水提上来，可以企业城市农村排灌之用，其特点“泵结构简单，性能较好，安装使用方便。
QJ型多级潜水泵,深井泵使用条件：
QJ型多级潜水泵,深井泵可在下列条件下连续运行使用：
1.额定频率为50HZ，额定电压为380±5%V的三相交流电源。
2.水泵进水口必须在动水位1米位以下，但潜水深度不得超过静水位以下70米，电机下端距井底水深最少在1米以上。
3.水温一般不得高于20℃.
4.水质要求：（1）水中含砂量不大于0.01%（重量比）；
（2）PH值在6.5~8.5范围；
（3）氯离子含量不大于400毫克/升。
5.要求井正值，井壁光滑，不得有井管错开。

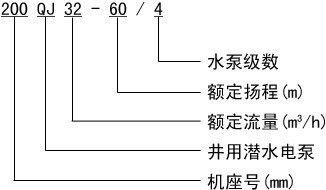

QJ型多级潜水泵,深井泵型号意义：
QJ型多级潜水泵,深井泵产品特点：
1、潜水多级泵为离心式或混流式；采用水润滑轴承；与电机的联接采用联轴器刚性联接。泵叶轮在电机带动下旋转产生离心力，使液体能量增加经泵壳的导流作用进行提水。在水泵上端设有逆止阀体，防止电泵�；�，因扬水管中倒流的水损坏工作部件。阀上有泄水孔，可将管路中的水缓缓放掉，防止冬天冻裂管路。 (注：低扬程潜水泵不设逆止阀体)
2、深井潜水泵电机为密闭充水湿式结构。电机定子绕组采用耐水的聚乙烯绝缘，尼龙护套多层结构的电磁线。导轴承及推力轴承均采用水润滑材质。电机内部充满清水，用以冷却电机和润滑轴承。电机底部装有调压膜，用以调整由电机温升引起的机体内清水的胀缩压差。电机的上端轴上装有防砂机构，用来阻止水中泥砂进入深井潜水泵机体内部。
3、管路部分：用以联接多级泵使其吊装在机井中，将水输送到地面上去。主要由短输水管、输水管、弯管、夹板等部电泵的安装件组成。短输出管是输水管路与多级泵的连接过渡部件。弯管安装在井口处，以改变水流的传送方向。夹板是在化工泵的安装过程中吊装和固定输出管路。

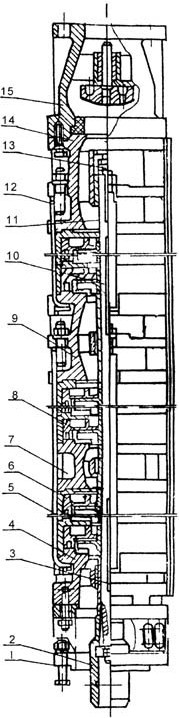

QJ型多级潜水泵,深井泵结构图：
|
编号
|
零件名称
|
|
|
1
|
进水节
|
|
2
|
联轴器
|
|
3
|
键
|
|
4
|
吸入段
|
|
5
|
泵壳
|
|
6
|
导叶
|
|
7
|
中轴承体
|
|
8
|
叶轮
|
|
9
|
联接段
|
|
10
|
泵轴
|
|
11
|
长轴套
|
|
12
|
扁拉筋
|
|
13
|
轴头螺母
|
|
14
|
上轴承体
|
|
15
|
逆止阀体
|
|

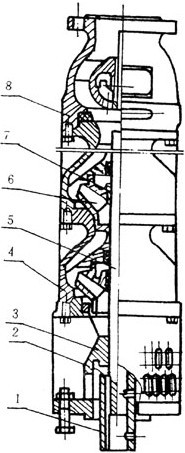

编号
|
零件名称
|
|
|
1
|
联轴器
|
|
2
|
键
|
|
3
|
进水节
|
|
4
|
导流壳
|
|
5
|
泵轴
|
|
6
|
叶轮
|
|
7
|
锥形套
|
|
8
|
逆止阀体
|
QJ型多级潜水泵,深井泵结构说明：
1、QJ型多级潜水泵,深井泵机组由：水泵、潜水电机（包括电缆）、输水管和控制开关四大部分组成。
潜水泵为单吸多级立式离心泵：潜水电机为密闭充水湿式、立式三相笼异步电动机，电机与水泵通过爪式或单健筒式联轴器直接；配备有不同规格的三芯电缆；起动设备为不同容量等级的空气开关和自偶减压起动器、输水管为不同直径的钢管制成、采用法兰联接，高扬程式电泵采用闸阀控制。
2、潜水泵每级导流壳中装有一个橡胶轴承；叶轮用锥形套固定在泵轴上；导流壳采用螺纹或螺栓联成一体。
3、高扬程潜水泵上部装有止回阀，避免�；乖斐苫槠苹�。
4、潜水电机轴上部装有迷宫式防砂器和两个反向装配的骨架油封，防止流砂进入电机。
5、潜水电机采用水润滑轴承，下部装有橡胶调压膜、调压弹簧，组成调压室，调节由于温度引起的压力变化；电机绕组采用聚乙稀绝缘，尼龙护套耐用消费品水电磁线，电缆联接方式按QJ型电缆接头工艺，把接头绝缘脱去刮净漆层，分别接好，焊接牢固，用生橡胶绕一层。再用防水粘胶带缠2~3层，外面包上2~3层防水胶布或用水胶粘结包一层橡胶带（自行车里带）以防渗水。
6、电机密闭，采用精密止口螺栓，电缆出口加胶垫进行密封。
7、电机上端有一个注水孔，有一个放气孔，下部有一个放水孔。
8、电机下部装有上下止推轴承，止推轴承上有沟槽用于冷却，和它对磨的是不锈钢推力盘，随水泵的上下轴向力。
QJ型多级潜水泵,深井泵用途：
是电机与水泵直联一体潜入水中工作的提水机具，它适用于从深井提取地下水、也可用于河流、水库、水渠等提水工程：主要用于农田灌溉及高原山区的人畜用水，亦可供城市、工厂、铁路、矿山、工地供排水使用。
QJ型多级潜水泵,深井泵安装、启动与停车：
1、安装前的检查与准备：
(1)、检查水井是否符合本泵使用条件，即井径、垂直和井壁质量、以及静水位、动水位、涌水量和水质条件等、若不符合使用条件必须采取相应措施，否则不能将泵下井。
(2)、检查供电设备及供电线路能否保证电泵正常运行。
(3)、电源电压和频率是否符合使用条件。
(4)、按装箱单位检查零部件是否安全，并熟悉安装使用说明书。
(5)、检查电气线路，控制和�；ぷ爸檬侵秃侠戆踩煽�。
(6)、装备好各种安装使用工具竖立三角架和吊链（或其它吊装工具）要安全、可靠、使用方便。
2、安装
(1)、机泵一体卸下滤水网，然后打开注水和放气孔螺栓往机内注满洁净的清水，一定确保注满，防止假满。并检查电机各部是滞漏水。发现漏水根据部件应调正胶垫上紧螺栓。
(2)、仔细检查电缆和接头有无碰伤或损坏，发现问题及时包扎。
(3)、用500伏兆欧表测定绕阻的绝缘电阻不低于5兆欧。
(4)、安装�；た睾推鸲璞�，并检查电机内水是否灌满，然后上紧注水、放气孔螺栓，从阀体顶端灌水直至从进水节处流出瞬时起动电机(不超过1秒)，看电泵转动方向是否和转向标相同，若相反，调换电源接头即可，然后上好护线板、滤水网准备安装下井。
(5)、在泵的出水口安装短输水管一节，并用夹板夹住吊起落入井中，使夹板座落在井台上。
(6)、再用一付夹板夹住另一节输水管，然后吊起降下与短输水管法兰相联接。升起吊链拆下第一付夹板，使泵管下降井中又座落在井台上，依次反复进行安装，下井，直到全部装完，最后一节夹板不卸将泵固定在井口上。
(7)、最后放上井盖，弯弯，闸阀出水管等。
(8)、每次连接法兰时要加胶垫，对正后紧固螺钉要对角线方向同时上紧，防止歪斜漏水。
(9)、电缆线要固定在输水管法兰上凹槽内，每节都用绑绳固定好，下井过程要小心，电缆不能当吊绳使用，更不要碰伤电缆。
(10)、下泵过程有卡住现象，要想法克服卡点，不能强行下泵，以免卡死。
(11)、大口井等安装泵时严禁人员下井。
(12)、�；た睾推鸲璞赣ε溆械缪�、电流表、指示灯，并安装在配电盘上，放在井台周围适当的位置。
3、起动
(1)、用500伏兆欧表测量电机绕阻对地绝缘阻不低于5兆欧。
(2)、检查三相电源线路，电压是否符合规定各种仪表，�；ど璞讣敖酉哒肺尬蠛蠓娇珊险⑵鸲�。
(3)、起动后观察电流、电压是否符合规定范围，运转声音有无异常及震动现象发生，若不正常应及时找出原因处理解决。
4、停车
(1)、关闭开关停车，再起动须等5分钟或更长的时间，以防电机温升过高，停车后最好切断电源。
(2)、�；た夭坏猛Ｓ�，或用铅丝铜丝加大保险丝的作法是错误的。
QJ型多级潜水泵,深井泵维修与保养：
1、电泵运行中要经常观察电流、电压表和水的流量，力求电泵在额定工况下运行。
2、应用阀门调节流量、扬程、不得超载运行。有下列情况之一应立即停止运行：
(1)、额定电压时电流超过额定值；
(2)、额定扬程下，流量较正常情况下降低较大；
(3)、绝缘电阻低于0.5兆欧；
(4)、动水位降至泵吸入口时；
(5)、电器设备及电路不合规定时；
(6)、电泵有突然声呼或较大的震动时；
(7)、�；た仄捣碧⑹�。
3、要经常不断的观察仪表，检查电器设备每半个月测一次电机绝缘电阻，电阻值不低于0.5兆欧。
4、每排灌期（2500小时）进行一次检修�；�，更换损坏的易损件。
5、电泵的起吊与装卸：
(1)、拆开电缆，断离电源；
(2)、用安装工具逐步拆卸出水管、闸阀、弯管，并用夹板将泵吊起取出井盖，并用另一付夹板夹紧下一节输水管，这样依次，逐节拆卸将泵吊出井外。(在吊拆过程发现有卡住不能强行起吊，应上下左右活动克服卡点安全吊卸)；
(3)、拆下护线板，滤水网并从引线和三芯电缆或扁电缆接头处剪断电缆。
(4)、取出联轴器上锁圈，拧下固定螺钉，拆下连接螺栓，使电机、水泵分离；
(5)、放出电机同内充水；
(6)、水泵的拆卸：
用拆装拆手，左旋卸下进水节，用拆装筒在泵下部冲击锥形套，叶轮松动后，取出叶轮、锥形套、卸下导流壳，这样依次卸完叶轮、导流壳、上导流壳，止回阀等。
(7)、电机拆卸：
依次拆下底座、止推轴承、推力盘、下导轴承座连接座、甩水器，取出转子，拆下上导轴承座、定子等。
6、电泵的装配：
装配前检查清洗各零部件的铁锈、污泥，各配合面要涂黄油防锈，水泵大螺纹联接处要涂铅油。
(1)、电机的装配次序；
定子组装，下忖轴承座组装，转子组装。推力盘，左扣螺母，止推轴承组接，底座组装，上导轴承座组装，骨架油封，连接座。调整调整螺柱，使电机轴伸符合规定的要求。然后上好调好膜、调压弹簧及盖。
(2)、水泵的装配：
将轴和进水节固定在安装座上，用拆装筒将叶轮、锥形套固定在轴上，再装上导流壳、叶轮，。。。。。。这样依次装完上流壳、止回阀等。八级以下的电机水泵部分装配时，首先在进水节和上导轴承座接触平面间均匀分布，加相同3~3.5毫米垫片3~4处，然后均匀上好拉筋螺母，装上联轴器、泵轴、上好固定螺柱以及锁圈，用拆装筒将叶轮、锥形套固定在泵轴上，再装上导流壳，叶轮。。。。。。这样依次装完上导流壳等。泵装好后松开拉筋螺母，取垫片，再把拉筋螺母均匀上紧，然后从联轴器处转 动电泵、转动必须均匀。
(3)、机组总装，如前所述。
