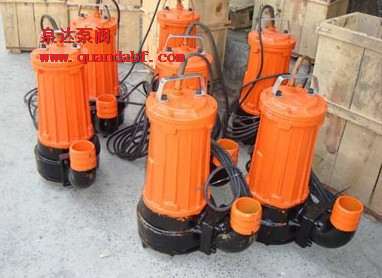

AS型撕裂式潜水排污泵是永嘉泉达泵阀制造有限公司采用德国ABS公司先进的技术，特别适用于输送含有坚硬固体、纤维物的液体，以及特别脏、粘和滑的液体,。AS型撕裂式潜水排污泵主要部件由叶轮、泵体、底座、潜水电机组成。我公司生产的水泵轴和电机轴是同一根轴，由于撕裂式潜水排污泵位于整个排污泵最下端，它能最大限度抽吸地面积余污水。所有撕裂式潜水排污泵均装有经调整好的撕裂机构，因此能将污水中长纤维、袋、带、草、布条等撕裂后排出。因此，在污水中工作不会堵塞，运行极其可靠,产品执行JB/5118-2001《污水污物潜水电泵》标准。

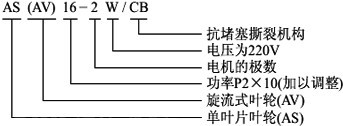

AS撕裂潜水排污泵型号意义：
AS撕裂潜水排污泵技术参数：
流量：15-145m3/h；
扬程：4-25m；
转速：1450-2900r/min；
口径：φ76-φ152；
温度范围：-15-+40℃；
工作压力：≤1.0Mpa。
AS撕裂潜水排污泵产品特点：
1、采用优秀的水力模型，使泵的排污能力强，无堵塞。
2、撕裂机构能够把纤维状物质撕裂、切断，然后顺利排放，无需在泵上加滤网。
3、结构紧凑，体积小，重量轻，移动方便，安装简单，可减少工程造价。
4、能够在全扬程范围内运行，而电机不会过载。
5、双导轨自动安装，检修方便，人不必进出污水池。
6、配备全自动�；た刂葡涠圆返穆┑�、漏水以及过载等进行了有效�；�，提高了产品的安全性和可靠性。
7、配备浮球开关可以根据所需的水位变化，自动控制泵的启动与停止，无需专人看管。

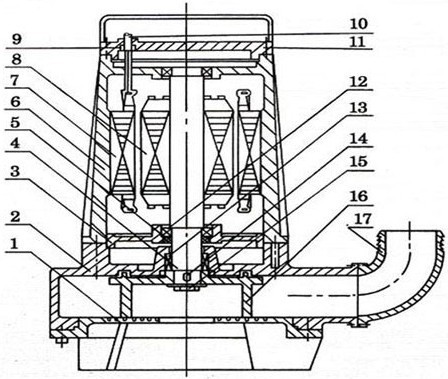

AS撕裂潜水排污泵结构图：
|
|
1
|
底座
|
10
|
电缆
|
|
2
|
泵体
|
11
|
上盖
|
|
3
|
轴承体
|
12
|
轴承
|
|
4
|
轴
|
13
|
机械密封
|
|
5
|
唇型密封
|
14
|
平键
|
|
6
|
电机壳
|
15
|
叶轮螺母
|
|
7
|
定子鉄芯
|
16
|
叶轮
|
|
8
|
转子铁芯
|
17
|
弯管
|
|
9
|
进线密封
|
|
|
AS撕裂潜水排污泵产品用途：
1、工厂、商业严重污染废水的排放；
2、城市污水处理厂排水系统；
3、住宅区的污水排放；
4、人防系统排水；
5、医院、宾馆等的污水排放；
6、市政工程、建筑工地。
AS撕裂潜水排污泵性能参数：
|
型号
|
流量
|
扬程
|
电机功率
|
转速
|
额定电压
|
额定电流
|
配用胶管内径
|
自耦装置
|
重量
|
|
(m3/h)
|
(M)
|
(kw)
|
(r/min)
|
(V)
|
(A)
|
mm
|
|
AS10-2W/CB
|
15
|
4
|
1.1
|
2850
|
220
|
5.65
|
76
|
80GAK
|
30
|
|
AS10-2CB
|
15
|
4.5
|
1.1
|
2850
|
380
|
2.9
|
76
|
80GAK
|
30
|
|
AS16-2CB
|
29
|
7.6
|
1.5
|
2850
|
380
|
3.5
|
76
|
80GAK
|
33
|
|
AS30-2CB
|
42
|
11
|
3
|
2850
|
380
|
6.4
|
76
|
80GAK
|
40
|
|
AS55-2CB
|
45
|
13
|
5.5
|
2900
|
380
|
11.1
|
127
|
100GAK
|
165
|
|
AS55-4CB
|
100
|
7.5
|
5.5
|
1450
|
380
|
11.6
|
152
|
150GAK
|
180
|
|
AS75-2CB
|
60
|
18
|
7.5
|
2900
|
380
|
15.0
|
127
|
100GAK
|
185
|
|
AS75-4CB
|
145
|
10
|
7.5
|
1450
|
380
|
15.4
|
152
|
150GAK
|
200
|
|
AV14-4
|
22
|
5.8
|
1.5
|
1450
|
380
|
3.5
|
76
|
80GAK
|
33
|
|
AV55-2
|
30
|
20
|
5.5
|
2900
|
380
|
11.1
|
76
|
100GAK
|
165
|
|
AV75-2
|
30
|
25
|
7.5
|
2900
|
380
|
15.0
|
76
|
100GAK
|
200
|
AS撕裂潜水排污泵运输注意事项：
1．决不允许用AS型撕裂式潜水排污泵的电缆起吊或悬挂水泵。在搬运或悬挂水泵时，可用带钩的链条钩在把手上或上盖的吊环上。
2．在移动使用时，出水软管可用标准软管接头，接在水泵的出水弯管上。固定使用时，可以用一节软管和接头，把撕裂式潜水排污泵接在固定的管道上。
3．撕裂式潜水排污泵不能放在污水的出口处。当水泵座放在泥地上或浮沙土上，水泵由于震动，产生下陷。在这种情况下，建议将水泵悬置起来或放在一个较大的底板上。
4．如果撕裂式潜水排污泵仍在运转或浸在水里，在0℃以下的气温时，可以继续使用。 、
5．出水管内径应符合规定的要求。对于输送距离较长的，可适当减内径，但易引起堵塞，降低输送效率，不经济。
6．在污水中使用的撕裂式潜水排污泵，在机壳周围堆积了泥浆、杂物等。这样降低了传热的速度，使泵的内部温度上升，缩短定子的使用寿命，造成无缘无故的跳闸，所以在污水液位抽吸至最低之后，用软管冲洗泵。
7．撕裂式潜水排污泵潜水电机使用油脂或润滑油进行润滑。由于密封磨损，油脂和润滑油会漏出，和水泵所抽的液体混在一起。这时，请赶快将泵送至本厂修理部门或委托维修点，更换密封，以免将水泵电机烧坏。
8．未切断电源时，不得移动撕裂式潜水排污泵。人不得在泵抽水时接触泵四周的水源，以防止泵万一漏电，又无地面漏电断流器装置时，造成触电事故。
9．潜水电泵安装以后，·不能长期浸在水申不用，建议每周至少运转4小时以检查其功能和适应性，或提起放在干燥处备用。
AS撕裂潜水排污泵使用注意事项：
在AS型撕裂式潜水排污泵启动之前，应由一名合格的电工对该系统进行检查。确保采取下述各项所要求的电器�；ご胧�。
1．AS型撕裂式潜水排污泵在运转前，应用O～500V兆欧表检查电机定子绕组对地绝缘电阻，最低不得小于0．5兆欧。
2．电源电压一定要在铭牌上标出的额定电压±5％的范围内，电源电压升高值不允许超过额定电压的10％。如果电源离水泵使用的地方距离较远时，电缆的截面积应当加粗，接头尽可能少些，否则会使电压下降太多，且电缆接头处，应作密封防水处理，以防从此处漏水进入。
3．四芯电缆中，带有符号“”者为接地线(一般为绿黄双色线)，为了保证使用时安全，必须将接地线接牢，并比其他线长50mm~，
4．在有条件时，电器�；ぷ爸每砂ǎ航拥乇；て�、地面漏电断流器等。但是，在任何情况下，都必须装有和水泵额定电流值相符的慢熔保险熔断丝。
5．电器控制装置应防潮，并安装在防潮的区域。电缆的安放应注意不要使其堵在泵的吸入口处。
6．检查转子转动方向。
使用三相电源水泵时，在泵初次启动或每次重新安装后都应检查转动方向，转动方向不正确，会降低水泵的效率，并会损坏水泵，造成叶轮脱落。
为测定转子转动方向，水泵在最终安装之前，应举高并作简单地启动。符合下列情况，转子(即电机)转动方向是正确的。
口、从撕裂式潜水排污泵的顶部向下看时，泵在启动瞬间转动方向和转子传动方向相反。
口、从底部向上看撕裂式潜水排污泵的吸入口，叶片按逆时针方向旋转。
如几台撕裂式潜水排污泵连到一个控制器上，各台泵必须单独进行检查。
如果旋转方向不正确，可以交换控制器上三相线中任意两根线的位置，就能改变转动方向。
AS撕裂潜水排污泵维修与保养：
AS型撕裂式潜水排污泵产品可靠，性能优良。每台在出厂前，有最大的耐用性。然而，为了保证水泵的使用寿命。
1．底座盖板的调整都认真地进行了最终检验。永久润滑的滚珠轴承使水泵具建议进行定期的检查和保养。在有磨损的介质中长期使用之后，叶轮和底座盖板之间的间隙可能增大。拆掉电源，松开固定螺丝，旋转盖板，便可以将间隙调整到原来的状态(0.3～0.5mm)。
2．清洗：
为防止撕裂式潜水排污泵在不用时，内部积有杂质，可用泵抽清洁的水来清洗水泵。水泵长期不用，应置于干燥处，并注意防冻。
3．注油与换油
AS型撕裂式潜水排污泵的油室在出厂包装前，已注入适量的润滑油。该油应每年进行更换。
换油应按下列方法进行：
把撕裂式潜水排污泵放置好，使得油室螺塞(位于出水口内侧)朝下，拧松螺塞，放出润滑油，然后用洗涤油清洗油室，再注入适量的油(约70～80％)，换一个新的0型圈，将螺塞旋紧。
如果油中发现有水(奶状乳化液)，按规定冲洗油室并重新装油，装紧带新的0形圈的螺塞。三个星期后必须重新检查一次，如果油又变成乳状液，机械密封件应进行检查。必要时应更换(于我厂维修部接洽)。如果自己更换密封孔，须做气密试验。(空气压力0.5公斤／厘米2)
润滑油：10[#]机械油
4．运转故障
万一运转发生故障，不能确定原因，并且按后面提出的排除故障方法仍不能解决时，请不要采取临时凑的
办法，也不要私自乱拆乱修，而应与我厂维修部门联系。
这一点尤其适用于由于控制部分中过流断路而引起的反复跳闸现象。
