ISW型号卧式离心泵—产品简述：
ISW卧式离心式管道泵即ISW型单级单吸卧式离心泵，是根据IS单级单吸离心泵的性能参数，在其结构基础上与一般卧式管道离心泵组合设计而成，解决了联轴器固有的容易松动的弊端后，性能更加稳定。该系列产品严格按照国际IOS2858的条例进行设计制造。此系列产品轴密封选用的是硬质合金机械密封装置，运行稳定、噪音低、无泄漏。
卧式离心泵—ISW型号产品主要特点：
1.运行平稳：保证泵轴的绝对同心度和叶轮优异的动静平衡。性能卓越，在平稳运行的同时，没有振动。
2.噪音低：在两个低噪音的轴承支撑下，平稳运行，除电机微弱响声，基本没有噪音。
3.无泄漏：不同材质的硬质合金密封，保证了不同介质输送均无泄漏。
4.结构方便维修：因其卓越的设计结构在更换密封、轴承等部件方便简单。
5.故障率低：设计合理，关键部分采用的是国际一流品质配套。整机无故障工作时间大大提高。

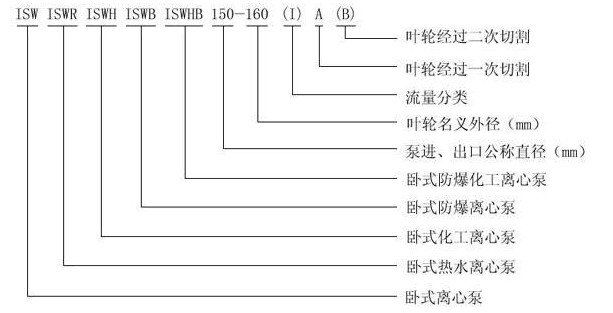

卧式离心泵—ISW型号产品型号意义:
主要用途：
1、ISW卧式管道离心泵供输送清水及物理化学性质类似于清水的其它液体之用，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度t≤80℃。
2、ISWR卧式热水管道泵广泛适用于：冶金、化工、纺织、造纸以及宾馆饭店等锅炉热水增压循环输送及城市采暖系统，iswr型使用温度t≤120℃。
3、ISWH卧式不锈钢管道离心泵，供输送不含固体颗粒，具有腐蚀性、粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品制药和合成纤维等部门，使用温度为-20℃～+120℃。
4、ISWB防爆卧式管道离心泵供输送汽油、煤油、柴油等油类产品或易燃、易爆液体，被输送介质温度为-20～ +120℃。
卧式离心泵—ISW型号特别说明：
7.5KW以下水泵可配隔震垫直接安装在基础上。
7.5KW以上时，可与浇铸基础直接安装，亦可采用我单位IS联接板配合隔震器安装、隔震器的安装方法同ISG泵配套的隔震器的尺寸，与ISG系列中相同规格水泵的隔震器尺寸相同。
卧式离心泵—ISW型号安装说明：
1、安装前应检查机组紧固件有无松动现象，泵体流道有无异物堵塞，以免水泵运行时损坏叶
轮和泵体。
2、安装时管道重量不应加在水泵上，以免使泵变形。
3、安装时必须拧紧地脚螺栓，以免起动时振动对泵性能的影响。
4、为了维修方便和使用安全，在泵的进出口管路上各安装一只调节阀及在泵出口附近安装一
只压力表，以保证在额定扬程和流量范围内运行，确保泵正常运行，增长水泵的使用寿命。
5、安装后拨动泵轴，叶轮应无磨擦声或卡死现象，否则应将泵拆开检查原因。
6、泵分硬性联接安装和柔性联接安装两种(见联接方式)。
卧式离心泵—ISW型号工作条件：
1、吸入压力≤1.0MPa，或泵系统最高工作压力≤1.6MPa，即泵吸入口压力+泵扬程≤1.6MPa、泵静压试验压力为2.5MPa，订货时请注明系统工作压力。泵系统工作压力大于1.6MPa时应在订货时另行提出。以便在制造时泵的过流部分和联接部分采用铸钢材料。
2、环境温度＜40℃，相对湿度＜95%。
3、所输送介质中固本颗粒体积含量不超过单位体积的0.1%，粒度＜0.2mm。
注：如使用介质为带有细小颗粒，请在订货时注明，以便厂家采用耐磨式机械密封。
卧式离心泵—ISW型号性能参数
|
泵型号
|
流量
|
扬程
(m)
|
效率
(%)
|
转速
(r/min)
|
电机功率
(kw)
|
汽蚀佘量
(m)
|
|
(m 3 /h)
|
(l/s)
|
|
65-100
|
25
|
6.94
|
12.5
|
69
|
2900
|
1.5
|
2.5
|
|
65-100A
|
22.3
|
6.19
|
10
|
67
|
2900
|
1.1
|
2.5
|
|
65-125
|
25
|
6.94
|
20
|
68
|
2900
|
3.0
|
2.5
|
|
65-125A
|
22.3
|
6.19
|
16
|
66
|
2900
|
2.2
|
2.5
|
|
65-160
|
25
|
6.94
|
32
|
63
|
2900
|
4.0
|
2.5
|
|
65-160A
|
23.4
|
6.5
|
28
|
62
|
2900
|
4.0
|
2.5
|
|
65-160B
|
21.6
|
6.0
|
24
|
58
|
2900
|
3.0
|
2.5
|
|
65-200
|
25
|
6.94
|
50
|
58
|
2900
|
7.5
|
2.5
|
|
65-200A
|
23.5
|
6.53
|
44
|
57
|
2900
|
7.5
|
2.5
|
|
65-200B
|
21.8
|
6.06
|
38
|
55
|
2900
|
5.5
|
2.5
|
|
65-250
|
25
|
6.94
|
80
|
50
|
2900
|
15
|
2.5
|
|
65-250A
|
23.4
|
6.5
|
70
|
50
|
2900
|
11
|
2.5
|
|
65-250B
|
21.6
|
6.0
|
60
|
49
|
2900
|
11
|
2.5
|
|
65-315
|
25
|
6.94
|
125
|
40
|
2900
|
30
|
2.5
|
|
65-315A
|
23.7
|
6.58
|
113
|
40
|
2900
|
22
|
2.5
|
|
65-315B
|
22.5
|
6.25
|
101
|
39
|
2900
|
18.5
|
2.5
|
|
65-315C
|
20.6
|
5.72
|
85
|
38
|
2900
|
15
|
2.5
|
|
65-100(I)
|
50
|
13.9
|
12.5
|
73
|
2900
|
3.0
|
3.0
|
|
65-100(I)A
|
44.7
|
12.4
|
10
|
72
|
2900
|
2.2
|
3.0
|
|
65-125(I)
|
50
|
13.9
|
20
|
72.5
|
2900
|
5.5
|
3.0
|
|
65-125(I)A
|
45
|
12.5
|
16
|
71
|
2900
|
4.0
|
3.0
|
|
65-160(I)
|
50
|
13.9
|
32
|
71
|
2900
|
7.5
|
3.0
|
|
65-160(I)A
|
46.7
|
13.0
|
28
|
70
|
2900
|
7.5
|
3.0
|
|
65-160(I)B
|
43.3
|
12.0
|
24
|
69
|
2900
|
5.5
|
3.0
|
|
65-200(I)
|
50
|
13.9
|
50
|
67
|
2900
|
15
|
3.0
|
|
65-200(I)A
|
47
|
13.1
|
44
|
66
|
2900
|
11
|
3.0
|
|
65-200(I)B
|
43.5
|
12.1
|
38
|
65
|
2900
|
7.5
|
3.0
|
|
65-250(I)
|
50
|
13.9
|
80
|
59
|
2900
|
22
|
3.0
|
|
65-250(I)A
|
46.7
|
13.0
|
70
|
59
|
2900
|
18.5
|
3.0
|
|
65-250(I)B
|
43.3
|
12.0
|
60
|
58
|
2900
|
15
|
3.0
|
|
65-315(I)
|
50
|
13.9
|
125
|
54
|
2900
|
37
|
3.0
|
|
65-315(I)A
|
46.5
|
12.9
|
110
|
54
|
2900
|
30
|
3.0
|
|
65-315(I)B
|
44.5
|
12.4
|
100
|
53
|
2900
|
30
|
3.0
|
|
65-315(I)C
|
41
|
11.4
|
85
|
51
|
2900
|
22
|
3.0
|
|
80-100
|
50
|
13.9
|
12.5
|
73
|
2900
|
3.0
|
3.0
|
|
80-100A
|
44.7
|
12.5
|
10
|
72
|
2900
|
2.2
|
3.0
|
|
80-125
|
50
|
13.9
|
20
|
72.5
|
2900
|
5.5
|
3.0
|
|
80-125A
|
45
|
12.5
|
16
|
71
|
2900
|
4.0
|
3.0
|
|
80-160
|
50
|
13.9
|
32
|
71
|
2900
|
7.5
|
3.0
|
|
80-160A
|
46.7
|
13.0
|
28
|
70
|
2900
|
7.5
|
3.0
|
|
80-160B
|
43.3
|
12.0
|
24
|
69
|
2900
|
5.5
|
3.0
|
|
80-200
|
50
|
13.9
|
50
|
67
|
2900
|
15
|
3.0
|
|
80-200A
|
47
|
13.1
|
44
|
66
|
2900
|
11
|
3.0
|
|
80-200B
|
43.5
|
12.1
|
38
|
65
|
2900
|
7.5
|
3.0
|
|
80-250
|
50
|
13.9
|
80
|
59
|
2900
|
22
|
3.0
|
|
80-250A
|
46.7
|
13.0
|
70
|
59
|
2900
|
18.5
|
3.0
|
|
80-250B
|
43.3
|
12.0
|
60
|
58
|
2900
|
15
|
3.0
|
|
80-315
|
50
|
13.9
|
125
|
54
|
2900
|
37
|
3.0
|
|
80-315A
|
46.5
|
12.9
|
110
|
54
|
2900
|
30
|
3.0
|
|
80-315B
|
44.5
|
12.4
|
100
|
53
|
2900
|
30
|
3.0
|
|
80-315C
|
41
|
11.4
|
85
|
51
|
2900
|
22
|
3.0
|
|
80-100(I)
|
100
|
27.8
|
12.5
|
76
|
2900
|
5.5
|
4.5
|
|
80-100(I)A
|
89
|
24.7
|
10
|
74
|
2900
|
4.0
|
4.5
|
|
80-125(I)
|
100
|
27.8
|
20
|
76
|
2900
|
11
|
4.5
|
|
80-125(I)A
|
89
|
24.7
|
16
|
74
|
2900
|
7.5
|
4.5
|
|
80-160(I)
|
100
|
27.8
|
32
|
76
|
2900
|
15
|
4.5
|
|
80-160(I)A
|
93.5
|
26.0
|
28
|
74
|
2900
|
11
|
4.5
|
|
80-160(I)B
|
86.6
|
24.1
|
24
|
72
|
2900
|
11
|
4.5
|
|
80-200(I)
|
100
|
27.8
|
50
|
74
|
2900
|
22
|
4.0
|
|
80-200(I)A
|
93.5
|
26.0
|
44
|
73
|
2900
|
18.5
|
4.0
|
|
80-200(I)B
|
87
|
24.2
|
38
|
71
|
2900
|
15
|
4.0
|
|
80-250(I)
|
100
|
27.8
|
80
|
69
|
2900
|
37
|
4.0
|
|
80-250(I)A
|
93.5
|
26.0
|
70
|
68
|
2900
|
30
|
4.0
|
|
80-250(I)B
|
87
|
24.2
|
60
|
66
|
2900
|
30
|
4.0
|
|
80-315(I)
|
100
|
27.8
|
125
|
66
|
2900
|
75
|
4.0
|
|
80-315(I)A
|
95
|
26.4
|
113
|
66
|
2900
|
55
|
4.0
|
|
80-315(I)B
|
90
|
25
|
101
|
65
|
2900
|
45
|
4.0
|
|
80-315(I)C
|
82
|
22.8
|
85
|
63
|
2900
|
37
|
4.0
|
|
泵型号
|
流量
|
扬程
(m)
|
效率
(%)
|
转速
(r/min)
|
电机功率
(kw)
|
汽蚀佘量
(m)
|
|
(m 3 /h)
|
(l/s)
|
|
100-100
|
100
|
27.8
|
12.5
|
76
|
2900
|
5.5
|
4.5
|
|
100-100A
|
89
|
47
|
10
|
74
|
2900
|
4.0
|
4.5
|
|
100-125
|
100
|
27.8
|
20
|
76
|
2900
|
11
|
4.5
|
|
100-125A
|
89
|
24.7
|
16
|
74
|
2900
|
7.5
|
4.5
|
|
100-160
|
100
|
27.8
|
32
|
76
|
2900
|
15
|
4.5
|
|
100-160A
|
93.5
|
26.0
|
28
|
74
|
2900
|
11
|
4.5
|
|
100-160B
|
86.5
|
24.1
|
24
|
72
|
2900
|
11
|
4.5
|
|
100-200
|
100
|
27.8
|
50
|
74
|
2900
|
22
|
4.0
|
|
100-200A
|
93.5
|
26.0
|
44
|
73
|
2900
|
18.5
|
4.0
|
|
100-200B
|
87
|
24.2
|
38
|
71
|
2900
|
15
|
4.0
|
|
100-250
|
100
|
27.8
|
80
|
69
|
2900
|
37
|
4.0
|
|
100-250A
|
93.5
|
26.0
|
70
|
68
|
2900
|
30
|
4.0
|
|
100-250B
|
87
|
24.2
|
60
|
66
|
2900
|
30
|
4.0
|
|
100-315
|
100
|
27.8
|
125
|
66
|
2900
|
75
|
4.0
|
|
100-315A
|
95
|
26.4
|
113
|
66
|
2900
|
55
|
4.0
|
|
100-315B
|
90
|
25.0
|
101
|
65
|
2900
|
45
|
4.0
|
|
100-315C
|
82
|
22.8
|
85
|
63
|
2900
|
37
|
4.0
|
|
125-100
|
160
|
44.4
|
12.5
|
82
|
2900
|
11
|
4.0
|
|
125-100A
|
143
|
39.7
|
10
|
77
|
2900
|
7.5
|
4.0
|
|
125-125
|
160
|
44.4
|
20
|
80
|
2900
|
15
|
4.0
|
|
125-125A
|
143
|
39.7
|
16
|
77
|
2900
|
11
|
4.0
|
|
125-160
|
160
|
44.4
|
32
|
78
|
2900
|
22
|
4.0
|
|
125-160A
|
150
|
41.7
|
28
|
76
|
2900
|
18.5
|
4.0
|
|
125-160B
|
138
|
38.3
|
24
|
73
|
2900
|
15
|
4.0
|
|
125-200
|
160
|
44.4
|
50
|
77
|
2900
|
37
|
5.5
|
|
125-200A
|
150
|
41.7
|
44
|
76
|
2900
|
30
|
5.5
|
|
125-200B
|
138
|
38.3
|
37.5
|
75
|
2900
|
30
|
5.5
|
|
125-250
|
160
|
44.4
|
80
|
75
|
2900
|
55
|
5.0
|
|
125-250A
|
150
|
41.7
|
70
|
74
|
2900
|
45
|
5.0
|
|
125-250B
|
138
|
38.3
|
60
|
73
|
2900
|
37
|
5.0
|
|
125-315
|
160
|
44.7
|
125
|
70
|
2900
|
90
|
5.0
|
|
125-315A
|
150
|
41.7
|
110
|
70
|
2900
|
75
|
5.0
|
|
125-315B
|
143
|
39.7
|
100
|
69
|
2900
|
75
|
5.0
|
|
125-315C
|
134
|
37.2
|
88
|
67
|
2900
|
55
|
5.0
|
|
150-200
|
200
|
55.6
|
12.5
|
78
|
1450
|
15
|
3.0
|
|
150-200A
|
176
|
49.7
|
10
|
76
|
1450
|
11
|
3.0
|
|
150-250
|
200
|
55.6
|
20
|
79
|
1450
|
18.5
|
3.0
|
|
150-250A
|
184.4
|
51.2
|
17
|
78
|
1450
|
15
|
3.0
|
|
150-250B
|
167
|
46.4
|
14
|
76
|
1450
|
11
|
3.0
|
|
150-315
|
200
|
55.6
|
32
|
78
|
1450
|
30
|
3.5
|
|
150-315A
|
187
|
51.9
|
28
|
77
|
1450
|
22
|
3.5
|
|
150-315B
|
173
|
48.1
|
24
|
76
|
1450
|
18.5
|
3.5
|
|
150-400
|
200
|
55.6
|
50
|
75
|
1450
|
45
|
3.5
|
|
150-400A
|
187
|
51.9
|
44
|
74
|
1450
|
37
|
3.5
|
|
150-400B
|
174
|
48.3
|
38
|
73
|
1450
|
30
|
3.5
|
|
150-400V
|
160
|
44.4
|
32
|
71
|
1450
|
22
|
3.5
|
|
150-250(I)
|
200
|
55.6
|
80
|
76
|
2900
|
75
|
4.5
|
|
150-250(I)A
|
187
|
51.9
|
70
|
75
|
2900
|
55
|
4.5
|
|
150-250(I)B
|
173
|
48.1
|
60
|
74
|
2900
|
45
|
4.5
|
|
150-315(I)
|
200
|
55.6
|
125
|
73
|
2900
|
111
|
4.5
|
|
150-315(I)A
|
187
|
51.9
|
110
|
72
|
2900
|
90
|
4.5
|
|
150-315(I)B
|
173
|
48.1
|
95
|
70
|
2900
|
75
|
4.
|
|
泵型号
|
流量
|
扬程
(m)
|
效率
(%)
|
转速
(r/min)
|
电机功率
(kw)
|
汽蚀佘量
(m)
|
|
(m 3 /h)
|
(l/s)
|
|
200-200
|
200
|
55.6
|
12.5
|
78
|
1450
|
15
|
3.0
|
|
200-200A
|
179
|
49.7
|
10
|
76
|
1450
|
11
|
3.0
|
|
200-250
|
200
|
55.6
|
20
|
79
|
1450
|
18.5
|
3.0
|
|
200-250A
|
184.4
|
51.2
|
17
|
78
|
1450
|
15
|
3.0
|
|
200-250B
|
167
|
46.4
|
14
|
76
|
1450
|
11
|
3.0
|
|
200-315
|
200
|
55.6
|
32
|
78
|
1450
|
30
|
3.5
|
|
200-315A
|
189
|
51.9
|
28
|
77
|
1450
|
22
|
3.5
|
|
200-315B
|
173
|
48.1
|
24
|
76
|
1450
|
18.5
|
3.5
|
|
200-400
|
200
|
55.6
|
50
|
75
|
1450
|
45
|
3.5
|
|
200-400A
|
187
|
51.9
|
44
|
74
|
1450
|
37
|
3.5
|
|
200-400B
|
174
|
48.6
|
38
|
73
|
1450
|
30
|
3.5
|
|
200-400C
|
160
|
44.4
|
32
|
71
|
1450
|
22
|
3.5
|
|
200-200(I)
|
400
|
111.1
|
12.5
|
80
|
1450
|
22
|
4.0
|
|
200-200(I)A
|
358
|
99.4
|
10
|
73
|
1450
|
18.5
|
4.0
|
|
200-250(I)
|
400
|
111.1
|
20
|
80
|
1450
|
30
|
4.0
|
|
200-250(I)A
|
358
|
99.4
|
16
|
78
|
1450
|
22
|
4.0
|
|
200-250(I)B
|
322
|
89.4
|
13
|
75
|
1450
|
18.5
|
4.0
|
|
200-315(I)
|
400
|
111.4
|
32
|
80
|
1450
|
55
|
4.0
|
|
200-315(I)A
|
374
|
103.9
|
28
|
79
|
1450
|
45
|
4.0
|
|
200-315(I)B
|
346
|
96.1
|
24
|
78
|
1450
|
37
|
4.0
|
|
200-400(I)
|
400
|
111.4
|
50
|
81
|
1450
|
75
|
4.0
|
|
200-400(I)A
|
374
|
103.9
|
44
|
80
|
1450
|
75
|
4.0
|
|
200-400(I)B
|
346
|
96.1
|
38
|
78
|
1450
|
55
|
5.0
|
|
200-400(I)C
|
320
|
88.9
|
32
|
76
|
1450
|
45
|
5.0
|
|
300-235
|
720
|
200
|
18
|
81
|
970
|
55
|
5.0
|
|
300-235A
|
607
|
182.5
|
15
|
79
|
970
|
45
|
5.0
|
|
300-235B
|
600
|
167.0
|
12.5
|
77
|
970
|
37
|
5.0
|
|
300-300
|
720
|
200
|
28
|
81
|
970
|
75
|
5.0
|
|
300-300A
|
666
|
185
|
24
|
80
|
970
|
75
|
5.0
|
|
300-300B
|
623
|
173.1
|
21
|
79
|
970
|
55
|
5.0
|
|
300-380
|
720
|
200
|
44
|
84
|
970
|
132
|
5.0
|
|
300-380A
|
666
|
185
|
38
|
80
|
970
|
110
|
5.0
|
|
300-380B
|
614
|
170.6
|
32
|
78
|
970
|
90
|
5.0
|
|
300-235(I)
|
1080
|
300
|
40
|
82
|
1450
|
160
|
5.5
|
|
300-235(I)A
|
965
|
268.1
|
32
|
80
|
1450
|
132
|
5.5
|
|
300-250
|
720
|
200
|
20
|
83
|
1450
|
55
|
6.0
|
|
300-250A
|
600
|
166
|
17
|
81
|
1450
|
45
|
6.0
|
|
300-300
|
720
|
200
|
28
|
82
|
1480
|
75
|
5.0
|
|
300-300A
|
600
|
166
|
24
|
80
|
1480
|
75
|
5.0
|
|
300-300B
|
540
|
150
|
21
|
78
|
1480
|
55
|
5.0
|
|
300-315
|
720
|
200
|
32
|
84
|
1480
|
90
|
4.5
|
|
300-315A
|
650
|
180
|
28
|
80
|
1480
|
75
|
4.5
|
|
300-315B
|
580
|
161
|
24
|
78
|
1480
|
55
|
4.5
|
|
300-380
|
720
|
200
|
44
|
84
|
970
|
132.0
|
5.0
|
|
300-380A
|
666
|
185
|
38
|
80
|
970
|
110.0
|
5.0
|
|
300-380B
|
614
|
170.6
|
32
|
78
|
970
|
90.0
|
5.0
|
|
300-390
|
720
|
200
|
18
|
81
|
980
|
55
|
5.0
|
|
300-390A
|
600
|
167
|
15
|
79
|
980
|
45
|
5.0
|
|
300-390B
|
540
|
150
|
12.5
|
77
|
980
|
37
|
5.0
|
|
300-400
|
600
|
166
|
50
|
78
|
1480
|
110
|
5.0
|
|
300-480
|
720
|
200
|
28
|
81
|
980
|
75
|
5.0
|
|
300-480A
|
600
|
166
|
24
|
80
|
980
|
75
|
5.0
|
|
300-480B
|
540
|
150
|
21
|
79
|
980
|
55
|
5.0
|
|
350-235
|
800
|
222
|
12.5
|
83
|
1480
|
37
|
4.5
|
|
350-300
|
800
|
222
|
20
|
82
|
1480
|
55
|
4.5
|
|
350-315
|
800
|
222
|
32
|
84
|
1480
|
90
|
4.5
|
|
350-400
|
800
|
222
|
50
|
83
|
1480
|
160
|
4.5
|
|
400-300
|
1080
|
300
|
20
|
78
|
1480
|
90
|
6.0
|
|
400-315
|
1080
|
300
|
32
|
76
|
1480
|
132
|
6.0
|
|
500-300
|
1200
|
333
|
20
|
80
|
1480
|
110
|
6.0
|
|
500-315
|
1200
|
222
|
32
|
78
|
1480
|
160
|
6.0
|
永嘉县泉达泵阀制造有限公司专业生产——质量保证，厂家直销。
感谢访问泉达，我公司主要生产管道泵，自吸泵，排污泵等产品
相关管道离心泵：
热水管道泵SGR型 ISG管道离心泵 GDL立式多级管道泵 SG管道增压泵 卧式热水管道离心泵ISWR型
卧式管道离心泵ISWD型 ISW卧式管道离心泵 ISWD低转速静音卧式管道泵 IRG热水管道泵 IHW不锈钢管道泵
ISWR热水管道泵 IHGB不锈钢防爆管道泵 ISWHB卧式不锈钢防爆管道泵 汽油柴油防爆管道泵 ISWH卧式不锈钢管道离心泵 煤矿专用防爆管道泵SGB型 ISWB防爆管道离心泵 ISGB立式防爆管道离心泵 IHG不锈钢管道泵
产品名称：
