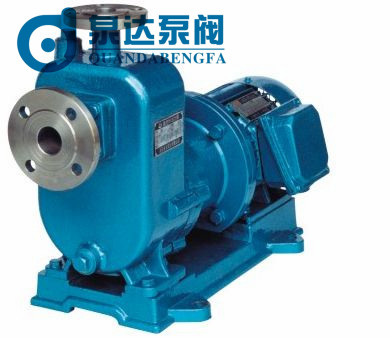

ZCQ磁力驱动自吸泵介绍：
ZCQ磁力驱动自吸泵是永嘉泉达技术人员在CQ型的磁力泵上根据用户的要求，结合国外最新技术，经过永嘉泉达技术员反复的实验而成功研发的新型泵种，性能卓越，平均使用寿命是过去CQ型磁力泵的2.3倍。
一、ZCQ磁力驱动自吸泵设计原理：
ZCQ磁力驱动自吸泵是在自吸泵的基础上．采用磁力耦合实现力矩的无接触传递，是无轴封、全密封、无泄漏、耐腐蚀、无污染的新型环保型自吸磁力泵。
1）ZCQ磁力驱动自吸泵是一种不存在动密封的无走漏流体运送机械。首要对于叶片泵中的离心泵进行描绘，一般由泵体、阻隔套及衔接部件组成可以接受压力的密闭的密封腔体。在密封腔体的外部有一个旋转的永磁场，并经过磁场的效果，股动密封腔体内部的磁性转子部件同步旋转，而密封腔体内部的转子部件股动叶轮完成对流体的做功。因为由定子部件组成的密闭的密封腔体不存在动密封，而且股动叶轮做功的旋转轴不穿出密闭的密封腔体。然后确保了磁力泵的零走漏、无污染。
（2）ZCQ磁力驱动自吸泵结构设计一般由电动机、磁力耦合器和离心泵组成，其主要特点是使用磁力耦合器传递动力，当电动机股动磁力耦合器外磁转子旋转时，磁力线穿过空隙和阻隔套-作用于内磁转子上，使泵转子与电动机同步旋转，无机械触摸地传递扭矩，在泵轴的动力输入端，因为液体被关闭在停止的阻隔套内，没有动密封，因而流体彻底在密封腔内，没有外泄的缝隙，因而，完成了关闭的全过程，到达了无走漏的技能需求。
（3）自吸磁力泵运用先进的技术设计，在水力上遵循了原自吸泵的优点及特性。它取消了传统的机械密封装置，将电动机与泵的钢性连接改为无接触的柔性连接，从根本上消除了轴封泄漏。
二、ZCQ磁力驱动自吸泵的工作原理
驱动机带动泵外磁转子通过磁场作用与内磁转子连接并带动叶轮转动，当自吸磁力泵内充满液体时，叶轮在驱动机的带动下高速旋转．在旋转过程中一面不断吸人介质（液体）．一面又不断将吸入的介质（液体）排除，叶片驱使液体旋转．如此连续做功，液体在压力《与速度能的作用下，产生离心力。在离心力的作用下，液体沿叶片流道从中心向四周甩出，经过泵体（泵壳）送人排出管道，被输送到工作地点。

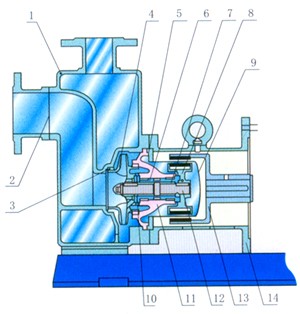

三、ZCQ磁力驱动自吸泵结构简图
|
1.泵体 |
|
2.静环 |
|
3.动环 |
|
4.加水螺栓 |
|
5.叶轮 |
|
6.密封圈 |
|
7.隔板 |
|
8.隔离层 |
|
9.外磁钢总成 |
|
10.内磁钢总成 |
|
11.泵轴 |
|
12.轴套 |
|
13.联接架 |
|
14.电机 |
|
磁力驱动自吸泵结构紧凑，外形美观，体积小，噪音低，运行可靠，使用维修方便，可广泛用于石油、化工、制药、电镀、印染、食品、科研等单位抽送酸、碱、油类及稀有贵重液体、毒液、挥发性液体，以及循环水设备配套，特别是易漏、易燃、易爆液体的抽送。因此，自吸磁力泵是有广泛的用途，我们真诚地向用户推荐这种产品。
五、ZCQ磁力驱动自吸泵参数表
|
型 号
|
口径
|
扬程
m
|
流量
L/min
|
电机功率
KW
|
转速
r/min
|
电压
V
|
自吸性能
m/3分
|
|
进口
mm
|
出口
mm
|
|
ZCQ25-20-115
|
25
|
20
|
15
|
110
|
1.1
|
2900
|
380
|
4
|
|
ZCQ32-25-115
|
32
|
25
|
15
|
110
|
1.1
|
2900
|
380
|
4
|
|
ZCQ32-25-145
|
32
|
25
|
25
|
110
|
1.1
|
2900
|
380
|
4
|
|
ZCQ40-32-132
|
40
|
32
|
20
|
180
|
2.2
|
2900
|
380
|
4
|
|
ZCQ40-32-160
|
40
|
32
|
32
|
180
|
4
|
2900
|
380
|
4
|
|
ZCQ50-40-145
|
50
|
40
|
25
|
240
|
4
|
2900
|
380
|
4
|
|
ZCQ50-40-160
|
50
|
40
|
32
|
220
|
4
|
2900
|
380
|
4
|
|
ZCQ65-50-145
|
65
|
50
|
25
|
280
|
5.5
|
2900
|
380
|
4
|
|
ZCQ65-50-160
|
65
|
50
|
32
|
450
|
7.5
|
2900
|
380
|
4
|
|
ZCQ80-65-125
|
80
|
65
|
20
|
800
|
7.5
|
2900
|
380
|
4
|
|
ZCQ80-65-160
|
80
|
65
|
32
|
800
|
15
|
2900
|
380
|
4
|
|
ZCQ100-80-160
|
100
|
80
|
32
|
1500
|
22
|
2900
|
380
|
4
|
|
注：泵体材质不锈钢1Cr18Ni9Ti 也可根据用户要求定制氟塑料材质
|
ZCQ磁力驱动自吸泵订货请尽量提供：
1.型号2.口径3.扬程（m）4.流量5.电机功率（KW）6.转速（R/min）7.材质不否带附件8.电压（V）
